| مكان المنشأ: | جيانغسو الصين |
|---|---|
| اسم العلامة التجارية: | AIPREL |
| إصدار الشهادات: | IOS,CE,CCS,DNV |
| رقم الموديل: | مبادل حراري لوحة مبخر |
| الحد الأدنى لكمية: | 1 |
| الأسعار: | Negotiable |
| تفاصيل التغليف: | الكرتون القياسية |
| وقت التسليم: | 1-2 أسابيع |
| شروط الدفع: | L / C ، T / T |
| القدرة على العرض: | 100 مجموعة شهريا |
| ضمان: | 12 شهر | شرط: | جديد |
|---|---|---|---|
| ضغط العمل الأقصى: | 3.0Mpa | تطبيق: | التدفئة والتهوية وتكييف الهواء ، البحرية ، نقل الحرارة ، السائل إلى السائل والسائل إلى البخار ، البي |
| مادة لوحة: | SS304 / SS316 / SS316L / التيتانيوم / سبيكة C276 | مادة الإطار: | الكربون الصلب ، CS / SS |
| تسليط الضوء: | قشرة بخار وأنبوب مبادل حراري,مبادل حراري لقذيفة لوحة |
||

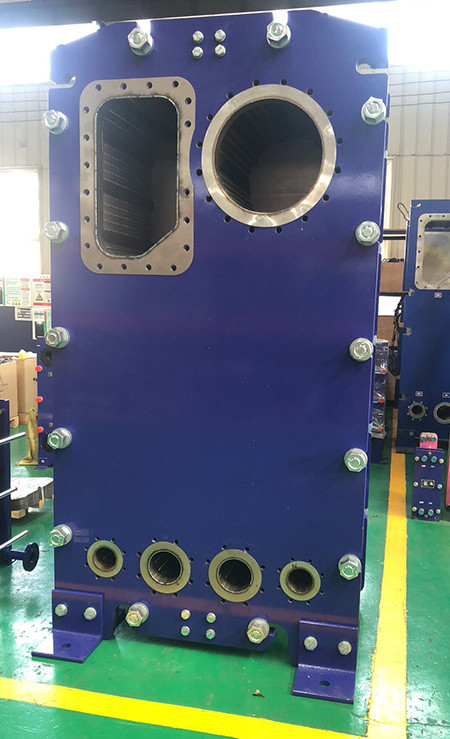

سقوط لوحة مبخر مبادل حراري بخار لمعالجة مياه الصرف الصحي
المبادل الحراري للوحة هو نوع جديد من المبادلات الحرارية عالية الكفاءة والتي تتكون من سلسلة من الصفائح المعدنية المموجة.يتم تشكيل قناة مستطيلة رفيعة بين الألواح ، يمكن من خلالها تحقيق التبادل الحراري بين السائل والسائل والبخار.
مزايا المبادلات الحرارية للألواح مقارنة بالمبادلات الحرارية الأنبوبية:
1. كفاءة وموفرة للطاقة: معامل نقل الحرارة هو 3000-4500kcal / m2ºC * h ، وهو 3-5 مرات أعلى من تلك الخاصة بالمبادلات الحرارية ذات الغلاف والأنبوب.
2. هيكل مدمج: مبادل حراري للوحة مع نفس المنطقة ويكون التبادل الحراري 1/5 فقط من المبادل الحراري للقذيفة والأنبوب.
3. سهل التنظيف ، سهل التجميع والتفكيك.
4. عمر خدمة طويل: يتم ضغط المبادل الحراري للوحة بواسطة ألواح الفولاذ المقاوم للصدأ أو سبائك التيتانيوم ، والتي يمكن أن تقاوم وسائط التآكل المختلفة ، ويمكن استبدال الوسادة المطاطية حسب الرغبة.
5. قابلية قوية للتكيف: لوحة المبادل الحراري هي مكون مستقل ، يمكن إضافتها أو طرحها وفقًا للمتطلبات ، ويمكن تطبيقها على مجموعة متنوعة من متطلبات العملية المختلفة.
6. عدم وجود تداخل للسائل: أخدود الختم للمبادل الحراري للوحة مجهز بقناة تفريغ ، ولن تكون جميع أنواع الوسط متواطئة.
المبخر اللوحي هو نوع جديد من المبخرات عالية الكفاءة التي يتم تجميعها من سلسلة من الصفائح المعدنية المموجة.يتم تشكيل قناة مستطيلة رفيعة بين الألواح ، ويتم نقل الحرارة عبر الألواح لتشكيل تبخر غشاء رقيق.يتم تسخين المحلول المتبخر وغليه بسرعة في المبخر ، وسيؤدي التبخر إلى دفع السائل إلى الارتفاع ، وتشكيل طبقة سائلة على طول سطح جدار التبادل الحراري ، مما يتسبب في تدفق السائل عبر السطح الساخن في فيلم سائل ، ويتبخر بسرعة و تبخر ، وبالتالي تقصير التسخين.يعزز وقت المكوث من تأثير التبخر ويتميز بخصائص معامل نقل الحرارة المرتفع وقوة التبخر العالية ووقت التلامس القصير.
مبدأ التصميم
تعتمد مبخرات اللوحة بشكل أساسي على تقنية اللحام شبه لمبخر اللوح الصاعد.تتبخر المادة في قناة ذات مانع تسرب ، بينما يتكثف وسط تسخين البخار في القنوات الملحومة.يتم حقن المحلول من أسفل اللوحة.يتدفق المنتج إلى أعلى على طول جدار اللوحة تحت تأثير كمية كبيرة من البخار الفوري.
طلب:
| العتاد | طلب |
| SUS304 SUS316L | المياه النظيفة ومياه الأنهار والزيوت الغذائية والزيوت المعدنية |
| تي | مياه البحر والمياه المالحة والملح |
| سبائك Hadtelloy | حامض الكبريتيك المركز ، حمض الهيدروكلوريك ، حامض الفوسفوريك |
| نيكل | ارتفاع درجة الحرارة ونسبة تركيز عالية من الصودا الكاوية |
| العتاد | طلب | درجة حرارة العمل |
| NBR | المياه ومياه البحر والزيوت المعدنية والمياه المالحة | -15-130 درجة مئوية |
| BNBR | زيت معدني عالي الحرارة ، ماء بدرجة حرارة عالية | 15–140 |
| EPDM | ماء ساخن ، بخار ، حامض ، قلوي | -25-150 درجة مئوية |
| مطاط الفلورين فيتون | حمض قوي ، قلوي ، زيت معدني ، شحوم وزيوت وقود ، إلخ. | 5 - 200 |
| النيوبرين | حمض ، قلوي ، زيت معدني ، هيدروكربون أليفاتي منخفض الوزن الجزيئي | 35-130 ℃ |
| السيليكون والمطاط | ارتفاع درجة الحرارة وبعض الوسائط المسببة للتآكل | 65-200 ℃ |
مقدمة من الشركة المصنعة للمبادل الحراري لوحة:
