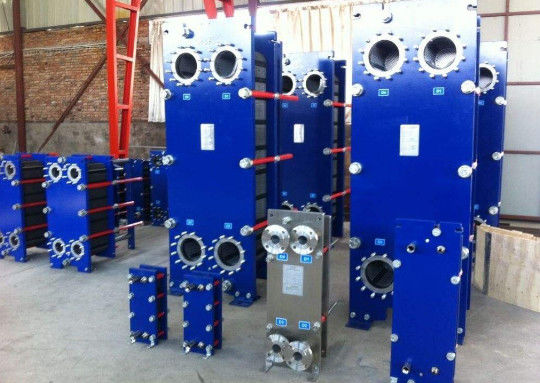

مبادل حراري نصف ملحوم ذو ضغط عالي التصميم يوفر الطاقة سهل التنظيف

مبادل حراري شبه ملحوم متعدد التأثيرات

يتكون المبادل الحراري من حزمة من الصفائح المعدنية المموجة مع فتحات لمرور السائلين اللذين سيحدث انتقال الحرارة بينهما.يتم تجميع حزمة الألواح بين لوحة إطار تثبيت ولوحة ضغط متحركة ويتم ضغطها بواسطة براغي شد.الألواح مزودة بحشية تسد القناة المقحمة وتوجه السوائل إلى قنوات بديلة.يتم تحديد عدد اللوحات من خلال معدل التدفق والخصائص الفيزيائية للسوائل وهبوط الضغط وبرنامج درجة الحرارة. تعمل تمويجات الألواح على تعزيز اضطراب السوائل وتدعم الصفائح ضد الضغط التفاضلي.يتم تعليق لوحة الإطار ولوحة الضغط من قضيب حمل علوي ويتم وضعها بواسطة قضيب توجيه سفلي ، وكلاهما مثبت بعمود دعم.توجد الوصلات في لوحة الإطار ، إذا كان أحد الموائع أو كلاهما يقوم بأكثر من مرور واحد داخل الوحدة ، في الإطار ولوحات الضغط.

هيكل شبه ملحوم صفيحة تبادل حرارة:

تم تصميم هذا المنتج خصيصًا لصناعة التبريد ، ومبادل حراري شبه ملحوم (مبخر الأمونيا) ، وقناة لحام الأمونيا ، ومبردات (محلول كلوريد الكالسيوم ، والجليكول ، وما إلى ذلك) تأخذ قناة الحشية ، وهذا الهيكل لا يضمن فقط قناة جانبية من موثوق الأمونيا الختم ، وكلا المزايا قابلة للفصل.ينطبق آخر أيضًا على البخار - حرارة تغيير الطور السائل وهناك سائل - سائل بدون تغيير في الطور ومتطلبات الأمان لتطبيقات الحرارة العالية.

يتم استخدام المبادل الحراري شبه اللحام بالليزر في الحالات التي لا يمكن فيها استخدام الحشية في الحالة الخاصة الأصلية أو تكون متطلبات السلامة مرتفعة نسبيًا.
يتم استخدام اللحام بالليزر على جانب واحد من المادة الخاصة التي تتطلب نظافة عالية.الجانب الآخر على شكل حشية.يتوافق أداء المبادل الحراري نصف الملحوم تمامًا مع أداء المبادل الحراري للوحة فيما عدا أن موضع الحشية على جانب واحد ملحوم بالليزر.

اختيار تصميم لوحة مبادل حراري:

(1) المعلمات الفيزيائية للوسائط الباردة والساخنة ، مثل الأس الهيدروجيني ، ومحتوى الكلوريد ، واللزوجة ، والكثافة ، والتوصيل الحراري ، والحرارة النوعية ، إلخ.
(2) درجات حرارة مدخل ومخرج الوسائط الباردة والساخنة.
(3) تدفق متوسط ​​بارد أو ساخن أو تدفق أحدهما.
(4) متطلبات فقدان الضغط المتوسط ​​البارد والساخن.
(5) الخصائص الجوهرية للمبادلات الحرارية للوحة ، مثل مادة الألواح ، مادة حشية الختم ، إلخ

مزايا

- شامل جميع مميزات اللوح القابل للفصل

- قناة المواد الخاصة تستخدم اللحام بالليزر

- حلقة الختم CR أو مادة طوقا PTFE

- ثبات عالي وأمان من جانب واحد للحام

- أكثر كفاءة وقابلية للفصل من اللحام الكامل

1. التطبيقات:

• مقدمة لمواد الصفيحة والتطبيق:

  مواد	طلب
  SUS304 / SUS316L	تنقية المياه ومياه الأنهار وزيت الطعام والزيوت المعدنية
  التيتانيوم / بال لاديوم	مياه البحر والمياه المالحة والمواد المملحة
  سبائك هادتلوي / C-276	حامض الكبريتيك المركز ، حمض الهيدروكلوريك ، حامض الفوسفوريك
  ني / نيكل	ارتفاع درجة الحرارة ونسبة تركيز عالية من الصودا الكاوية



  المواد وظروف التشغيل للحشية:

  مادة	طلب	درجة حرارة العمل
  NBR	المياه ومياه البحر والزيوت المعدنية والمياه المالحة	-15-130℃
  HNBR	زيت معدني عالي الحرارة ، ماء بدرجة حرارة عالية	15-140℃
  EPDM / HEPDM	ماء ، ماء ساخن ، بخار ، حمض ، قلوي ، كاوي	-25 - 150℃
  مطاط الفلورين فيتون	حمض قوي ، قلوي قوي ، زيت معدني ، شحوم وزيوت وقود ، إلخ	5 - 200℃
  النيوبرين	حمض ، قلوي ، زيت معدني ، هيدروكربون أليفاتي منخفض الوزن الجزيئي	35-130℃
  السيليكون والمطاط	ارتفاع درجة الحرارة وبعض البيئات المسببة للتآكل	65-200℃

•

• مقدمة من الشركة المصنعة للمبادل الحراري لوحة:



  تتخصص Aiprel في المبادلات الحرارية وملحقات المبادلات الحرارية والتصنيع والمبيعات والخدمة.
  نحن شركة تصنيع PHE أصلية ويتم إنتاج جميع المكونات في مصنعنا ومنتجات نهائية كاملة.
  لقد حصلنا على شهادة نظام الجودة ISO9001: 2000 ، ISO14001: 2004 شهادة جودة النظام البيئي.رأسمالنا المسجل 50.00 مليون وعائدات سنوية تزيد عن 200 مليون يوان صيني.

  مع جميع مصانع التصنيع التي تزيد مساحتها عن 100000 متر مربع ، تنتج أكثر من 20000 مبادل حراري وملحقات مبادل حراري صغير ، مما يجعلنا أحد أكبر مصنعي معدات التبادل الحراري وملحقاته في العالم.

  يمكننا أيضًا إنتاج قطع غيار خاصة بمنتجات ذات علامات تجارية مختلفة.الحشيات والألواح البديلة مناسبة لـ ALFA ، GEA ، APV ، Viacrb ، Sondex ، SWEP ، Funke ، Hisaka ، Sigma ، Accessen ، إلخ.في عام 2012 ، أنشأت Aiprel مركز خدمة المبادل الحراري الخاص بها للقيام بصيانة المبادلات الحرارية للألواح ، والتنظيف الكيميائي ، والاختبار ، والتجديد وغيرها من الخدمات.إلى جانب ذلك ، تنشر Aiprel شبكة خدمات عالمية لتصبح خبيرًا عالميًا في خدمة المبادلات الحرارية وتستجيب للعملاء في أي وقت وفي أي مكان.
