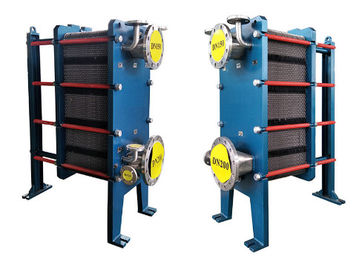

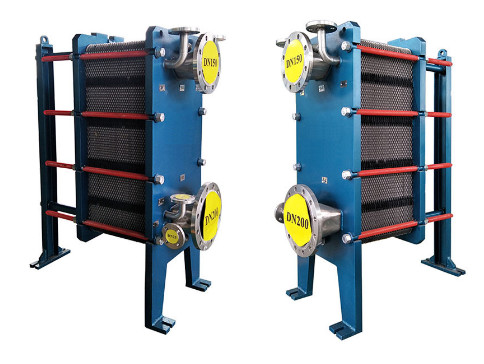

HVAC EPDM Gasket 316L لوحة مبردات المبادلات الحرارية

مبادل حراري من نوع Gasket Plate مناسب للتدفئة والتهوية والتكييف والسفن والمواد الغذائية والكيميائية ومحطة الطاقة

يتكون المبادل الحراري للوحة من حزمة من الصفائح المعدنية المموجة مع فتحات لمرور السائلين اللذين سيحدث بينهما انتقال الحرارة.يتم تجميع حزمة الألواح بين لوحة إطار تثبيت ولوحة ضغط متحركة ويتم ضغطها بواسطة براغي شد.الألواح مزودة بحشية تسد القناة البينية وتوجه السوائل إلى قنوات بديلة.يتم تحديد عدد اللوحات حسب معدل التدفق والخصائص الفيزيائية للسوائل وهبوط الضغط وبرنامج درجة الحرارة.تعمل تمويجات الألواح على تعزيز اضطراب السوائل وتدعم الصفائح ضد الضغط التفاضلي.يتم تعليق لوحة الإطار ولوحة الضغط من قضيب حمل علوي ويتم وضعها بواسطة قضيب توجيه سفلي ، وكلاهما مثبت بعمود دعم.توجد الوصلات في لوحة الإطار أو ، إذا كان أحد الموائع أو كلاهما يقوم بأكثر من مرور واحد داخل الوحدة ، في الإطار ولوحات الضغط.

هيكل مبادل حراري لوحة طوقا:

يتكون المبادل الحراري للوحة من لوحة نقل الحرارة ، وحشية الختم ، ولوحة الضغط ، وقضيب التوجيه لأعلى ولأسفل ، والعمود ، ومسامير الإمساك وأجزاء رئيسية أخرى.

اختيار تصميم لوحة مبادل حراري:

(1) المعلمات الفيزيائية للوسائط الباردة والساخنة ، مثل الأس الهيدروجيني ، ومحتوى الكلوريد ، واللزوجة ، والكثافة ، والتوصيل الحراري ، والحرارة النوعية ، إلخ.
(2) درجات حرارة مدخل ومخرج الوسائط الباردة والساخنة.
(3) تدفق متوسط ​​بارد أو ساخن أو تدفق أحدهما.
(4) متطلبات فقدان الضغط المتوسط ​​البارد والساخن.
(5) الخصائص الجوهرية للمبادلات الحرارية للوحة ، مثل مادة الألواح ، مادة حشية الختم ، إلخ

مزايا

1 ، جودة عالية وأسعار تنافسية ، وسرعة التسليم.

2 ، مدة الحياة سنة واحدة ضمان.

3 ، كشركة مصنعة ، يمكننا توفير أفضل قطع غيار لبعض العلامات التجارية لمساعدتك على توفير التكلفة.

4 ، خدمة مخصصة ، وفقا للمتطلبات المحددة للمنتجات الجديدة ،اتصل بنا

ما هي مزايا مبادل حراري لوحة؟

• معامل نقل الحرارة المرتفع ، sتحكم في درجة الحرارة
• فقدان الضغط المنخفض ، حمرونة عالية في التشغيل
• هيكل مدمج ، هالتجميع والتفكيك
• حياة مديدة، ألواح معدنية لتحملها درجات حرارة عالية ومقاومة التآكل
•

• مقدمة لمواد الصفيحة والتطبيق:

  مواد	طلب
  SUS304 / SUS316L	تنقية المياه ومياه الأنهار وزيت الطعام والزيوت المعدنية
  التيتانيوم / بال لاديوم	مياه البحر والمياه المالحة والمواد المملحة
  سبائك هادتلوي / C-276	حامض الكبريتيك المركز ، حمض الهيدروكلوريك ، حامض الفوسفوريك
  ني / نيكل	ارتفاع درجة الحرارة ونسبة تركيز عالية من الصودا الكاوية



  المواد وظروف التشغيل للحشية:

  مادة	طلب	درجة حرارة العمل
  NBR	المياه ومياه البحر والزيوت المعدنية والمياه المالحة	-15-130℃
  HNBR	زيت معدني عالي الحرارة ، ماء بدرجة حرارة عالية	15-140℃
  EPDM / HEPDM	ماء ، ماء ساخن ، بخار ، حمض ، قلوي ، كاوي	-25 - 150℃
  مطاط الفلورين فيتون	حمض قوي ، قلوي قوي ، زيت معدني ، شحوم وزيوت وقود ، إلخ	5 - 200℃
  النيوبرين	حمض ، قلوي ، زيت معدني ، هيدروكربون أليفاتي منخفض الوزن الجزيئي	35-130℃
  السيليكون والمطاط	ارتفاع درجة الحرارة وبعض البيئات المسببة للتآكل	65-200℃

•

• مقدمة من الشركة المصنعة للمبادل الحراري لوحة:



  تتخصص Aiprel في المبادلات الحرارية وملحقات المبادلات الحرارية والتصنيع والمبيعات والخدمة.
  نحن شركة تصنيع PHE أصلية ويتم إنتاج جميع المكونات في مصنعنا ومنتجات نهائية كاملة.
  لقد حصلنا على شهادة نظام الجودة ISO9001: 2000 ، ISO14001: 2004 شهادة جودة النظام البيئي.رأسمالنا المسجل 50.00 مليون وعائدات سنوية تزيد عن 200 مليون يوان صيني.

  مع جميع مصانع التصنيع التي تزيد مساحتها عن 100000 متر مربع ، تنتج أكثر من 20000 مبادل حراري وملحقات مبادل حراري صغير ، مما يجعلنا أحد أكبر مصنعي معدات التبادل الحراري وملحقاته في العالم.

  يمكننا أيضًا إنتاج قطع غيار خاصة بمنتجات ذات علامات تجارية مختلفة.الحشيات والألواح البديلة مناسبة لـ ALFA ، GEA ، APV ، Viacrb ، Sondex ، SWEP ، Funke ، Hisaka ، Sigma ، Accessen ، إلخ.في عام 2012 ، أنشأت Aiprel مركز خدمة المبادل الحراري الخاص بها للقيام بصيانة المبادلات الحرارية للألواح ، والتنظيف الكيميائي ، والاختبار ، والتجديد وغيرها من الخدمات.إلى جانب ذلك ، تنشر Aiprel شبكة خدمات عالمية لتصبح خبيرًا عالميًا في خدمة المبادلات الحرارية وتستجيب للعملاء في أي وقت وفي أي مكان.
