| مكان المنشأ: | جيانغسو الصين |
|---|---|
| اسم العلامة التجارية: | Aiprel |
| إصدار الشهادات: | CE,CCS,ISO,DNV |
| رقم الموديل: | مبادل حراري من نوع اللوحة |
| الحد الأدنى لكمية: | 1 |
| الأسعار: | Negotiable |
| تفاصيل التغليف: | تصدير حالة خشبية |
| وقت التسليم: | 1-2 أسابيع |
| شروط الدفع: | L / C ، T / T ، D / P ، D / A |
| القدرة على العرض: | 100 مجموعة شهريا |
| ضمان: | 12 شهر | ضغط العمل الأقصى: | 3.0Mpa |
|---|---|---|---|
| مادة لوحة: | 316L ، تيتانيوم ، SS304254SMO ، نيكل | مادة الحشية: | NBR EPDM جبهة مالوكو |
| مادة الإطار: | الكربون الصلب والفولاذ المقاوم للصدأ | ||
| تسليط الضوء: | 3.0MPa لوحة مبادل حراري,مبادل حراري لوحة حشية NBR,مبادل حراري لإطار اللوحة 316L |
||
لوحة مبادل حراري لتصنيع المحترفين للصناعات الكيماوية والتبريد

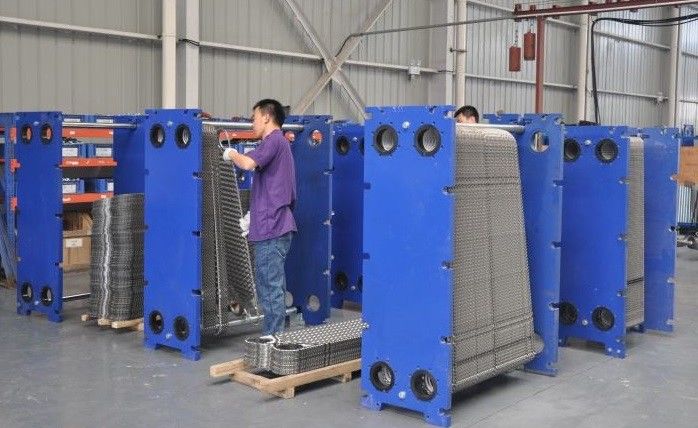

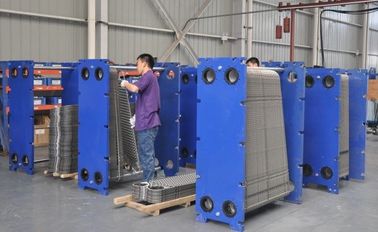

يتكون المبادل الحراري للوحة من حزمة من الصفائح المعدنية المموجة مع فتحات لمرور السائلين اللذين سيحدث بينهما انتقال الحرارة.يتم تجميع حزمة الألواح بين لوحة إطار تثبيت ولوحة ضغط متحركة ويتم ضغطها بواسطة براغي شد.الألواح مزودة بحشية تسد القناة البينية وتوجه السوائل إلى قنوات بديلة.يتم تحديد عدد اللوحات حسب معدل التدفق والخصائص الفيزيائية للسوائل وهبوط الضغط وبرنامج درجة الحرارة.تعمل تمويجات الألواح على تعزيز اضطراب السوائل وتدعم الصفائح ضد الضغط التفاضلي.يتم تعليق لوحة الإطار ولوحة الضغط من قضيب حمل علوي ويتم وضعها بواسطة قضيب توجيه سفلي ، وكلاهما مثبت بعمود دعم.توجد الوصلات في لوحة الإطار أو ، إذا كان أحد الموائع أو كلاهما يقوم بأكثر من مرور واحد داخل الوحدة ، في الإطار ولوحات الضغط.
.
كفاءة نقل الحرارة
المبادلات الحرارية ذات الألواح والإطار المحشوة (GPHEs) توفر نقلًا فعالًا للحرارة في معدات مدمجة ذات مساحة صغيرة - أصغر بكثير وأكثر كفاءة من المبادلات الحرارية ذات الغلاف والأنبوب.
مميزات:
بالمقارنة مع الأنواع الأخرى من المبادلات الحرارية ، فإن المبادلات الحرارية للوحة لها مساحة سطح أكبر.تتكون من عدد من الصفائح المعدنية الرقيقة المضغوطة معًا.يتم توصيل الحشية بلوحة نقل الحرارة مع قناة تدفق الأشكال وتعمل على سد السائل.المواد المختلفة لها قنوات مختلفة وفي مسار التدفق الخاص بها بالتناوب.لن يتسربوا إلى الخارج.يتم تحديد عدد لوحة نقل الحرارة وفقًا لكمية السائل ، والخصائص الفيزيائية للسوائل ، وانخفاض الضغط والحالة الحرارية.كل لوح مموج لزيادة منطقة نقل الحرارة القصوى.
هيكل مبادل حراري لوحة طوقا:

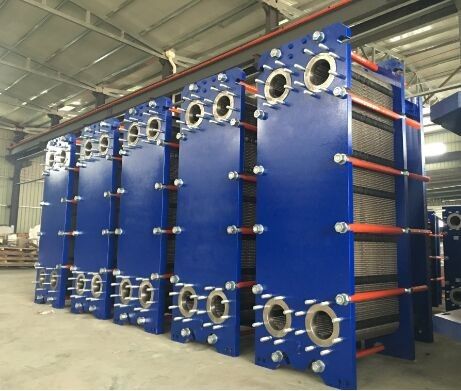

يتكون المبادل الحراري للوحة من لوحة نقل الحرارة ، وحشية الختم ، ولوحة الضغط ، وقضيب التوجيه لأعلى ولأسفل ، والعمود ، ومسامير الإمساك وأجزاء رئيسية أخرى.
مقدمة لمواد الصفيحة والتطبيق:
| مواد | طلب |
| SUS304 / SUS316L | تنقية المياه ومياه الأنهار وزيت الطعام والزيوت المعدنية |
| التيتانيوم / بال لاديوم | مياه البحر والمياه المالحة والمواد المملحة |
| سبائك هادتلوي / C-276 | حامض الكبريتيك المركز ، حمض الهيدروكلوريك ، حامض الفوسفوريك |
| ني / نيكل | ارتفاع درجة الحرارة ونسبة تركيز عالية من الصودا الكاوية |
