| مكان المنشأ: | جيانغسو الصين |
|---|---|
| اسم العلامة التجارية: | Aiprel |
| إصدار الشهادات: | CE,CCS,ISO,DNV |
| رقم الموديل: | VT40 |
| الحد الأدنى لكمية: | 1 |
| الأسعار: | Negotiable |
| تفاصيل التغليف: | تعبئة التصدير |
| وقت التسليم: | 1-2 أسابيع |
| شروط الدفع: | L / C ، D / A ، D / P ، T / T ، ويسترن يونيون |
| القدرة على العرض: | 100 مجموعة شهريا |
| ضمان: | 1 سنة ، 12 شهر ، سنة ، سنتان | شرط: | جديد |
|---|---|---|---|
| تطبيق: | أجزاء السخان ، التدفئة أو التبريد ، نقل الحرارة ، التكييف | بناء: | صفيحة تبادل حرارة |
| الجهد االكهربى: | 220 فولت / 380 فولت / مخصص | وزن: | 5-500 كجم |
| ضغط العمل الأقصى: | 1.0 ميجا باسكال | معدل تدفق السائل: | الحد الأقصى 50 م 3 / ساعة |
| البعد (L * W * H): | حسب الطلب | مادة لوحة: | SS304 / SS316 / SS316L / التيتانيوم / سبيكة C276 |
| تسليط الضوء: | 1.0MPa حشية المبادل الحراري,حشية المبادل الحراري SS304,حشية المبادل الحراري 380 فولت |
||

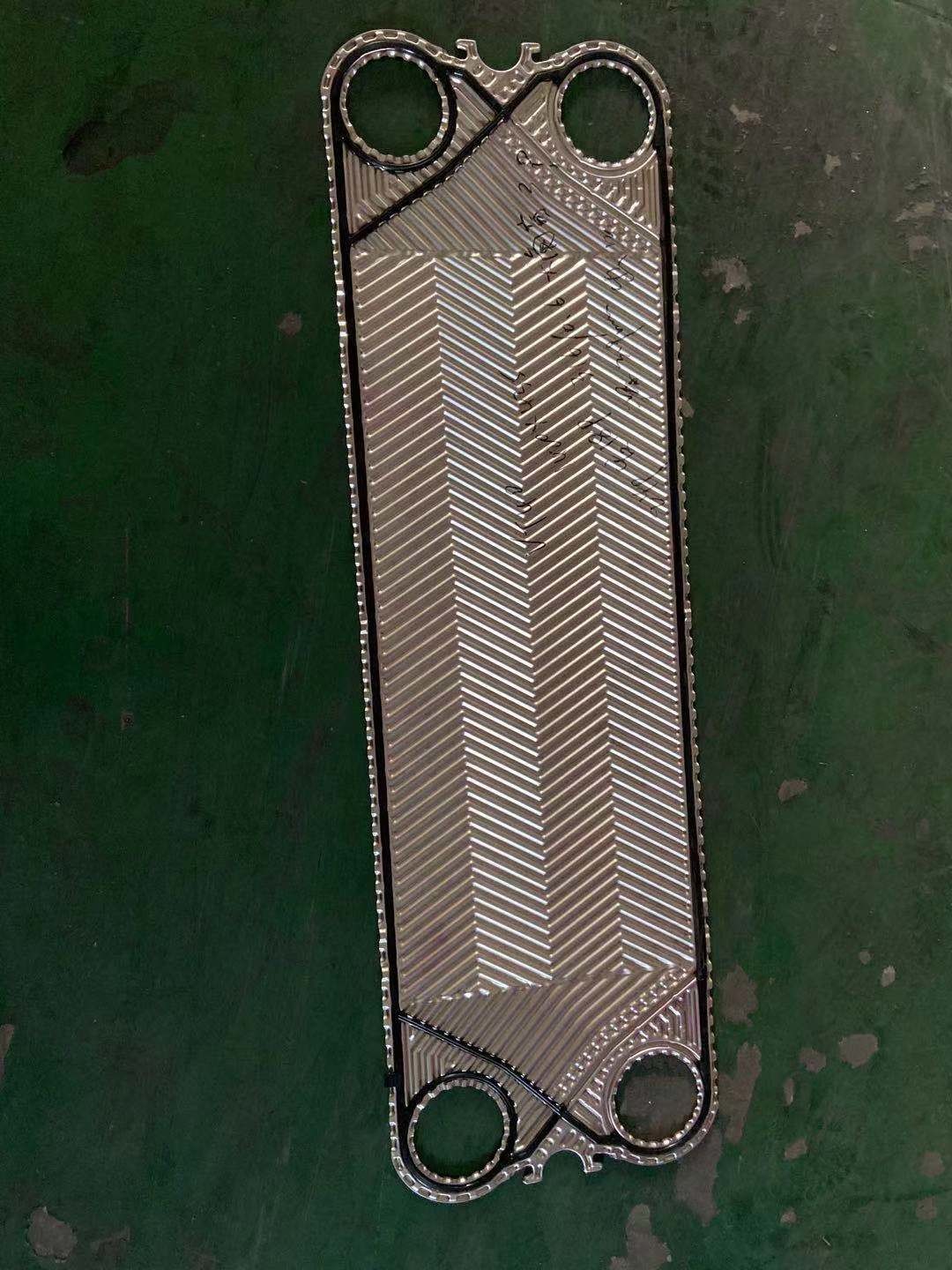

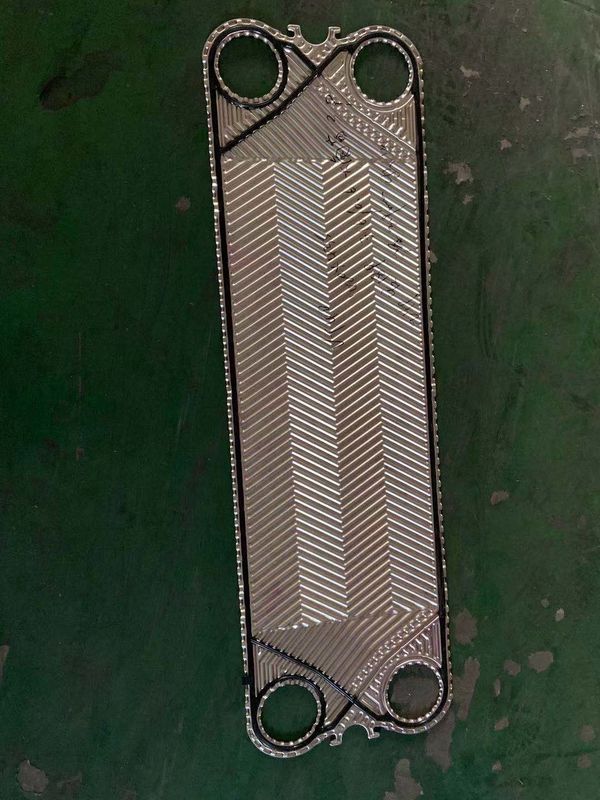

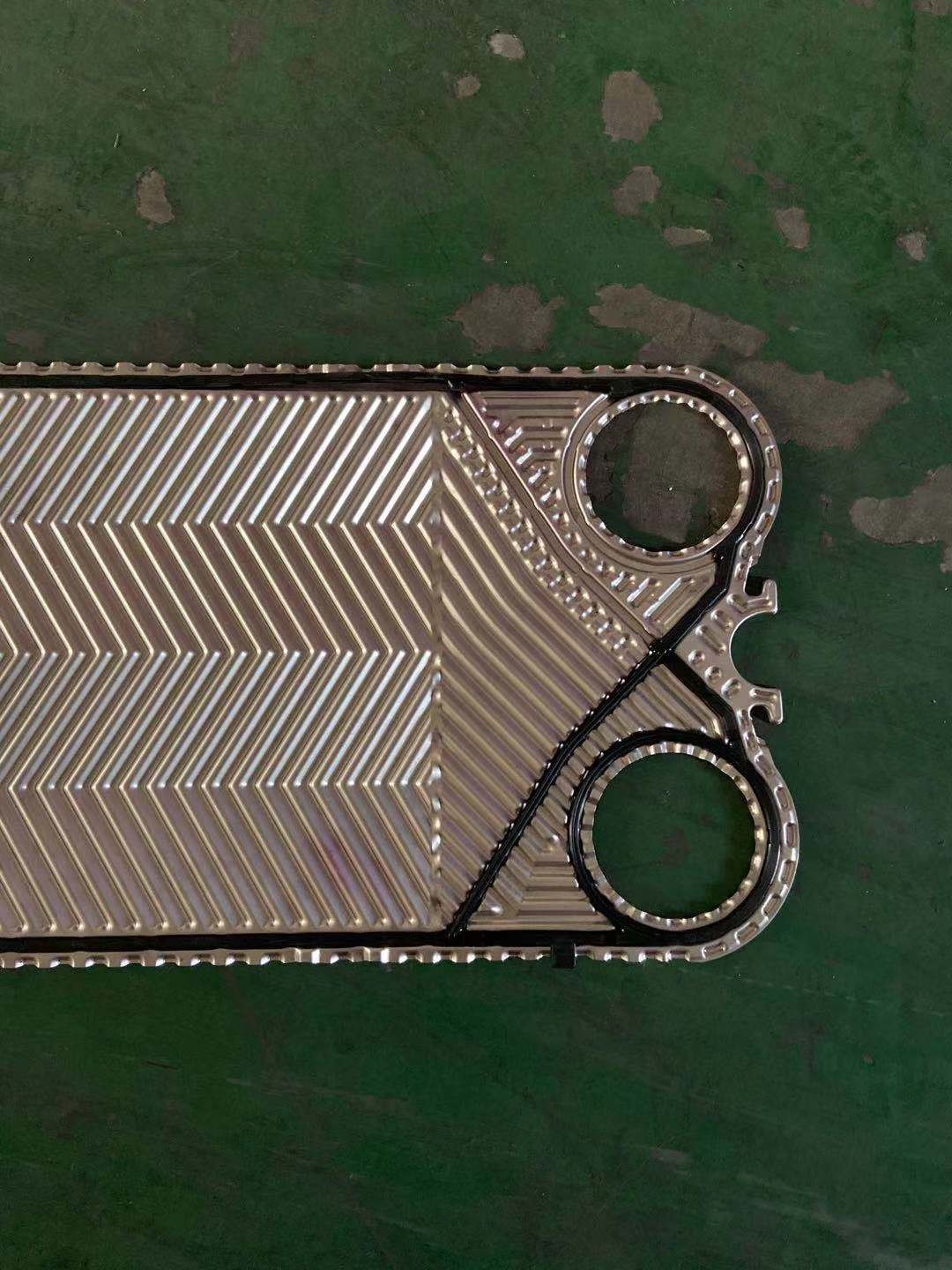

حشية المبادل الحراري GEA VT20 / VT40
الاسم: حشية المبادل الحراري
يتكون المبادل الحراري للوحة من حزمة من الصفائح المعدنية المموجة مع فتحات لمرور السائلين اللذين سيحدث بينهما انتقال الحرارة.يتم تجميع حزمة الألواح بين لوحة إطار تثبيت ولوحة ضغط متحركة ويتم ضغطها بواسطة براغي شد.الألواح مزودة بحشية تسد القناة البينية وتوجه السوائل إلى قنوات بديلة.يتم تحديد عدد اللوحات حسب معدل التدفق والخصائص الفيزيائية للسوائل وهبوط الضغط وبرنامج درجة الحرارة.تعمل تمويجات الألواح على تعزيز اضطراب السوائل وتدعم الصفائح ضد الضغط التفاضلي.يتم تعليق لوحة الإطار ولوحة الضغط من قضيب حمل علوي ويتم وضعها بواسطة قضيب توجيه سفلي ، وكلاهما مثبت بعمود دعم.توجد الوصلات في لوحة الإطار أو ، إذا كان أحد الموائع أو كلاهما يقوم بأكثر من مرور واحد داخل الوحدة ، في الإطار ولوحات الضغط.
بصفتنا صانعًا وموزعًا محترفًا لألواح المبادل الحراري ، يمكن لـ AIPREL إنتاج معظم ألواح المبادل الحراري للوحة وحشية المبادل الحراري من نفس المواد والحجم والطراز من GEA.
|
العلامة التجارية / صانع
|
مسلسل
|
|
GEA
|
VT04P ، VT10F ، VT20 ، VT20C ، VT20G ، VT20P ، VT40، VT40C، VT40G، VT40P، VT40M، VT80 ، VT80C ، VT80G ، VT80M ، VT80P ، VT402، VT405، VT805، VT130F ، VT130K ، VT1306 ، VT1309 ، VT180M ، VT2508 ، NT10 ، NT50T ، NT50X ، NT50M ، NT100T ، NT100M ، NT100X ، NT150S ، NT150L ، NT250S ، NT250M ، NT250L ، NT350S ، NT350L ، NT500 ، N40 ، FA157 ، FA159 ، FA161 ، FA184NG ، FA184WG ، FA192NG ، FA192WG ، LWC100T ، LWC150 ، CT187 ، CT189 |
| مادة الصفيحة | SS304 ، SS316 ، 254SMO ، 904L ، C276 ، التيتانيوم ، النيكل ، Incoloy825 |
| سماكة الطبق | 0.5 مم ، 0.6 مم ، 0.7 مم ، 0.8 مم ، 1.0 مم |
| حشية MTERIAL | EPDM ، NBR ، HNBER ، HEPDM ، FKW |
| تجميع الحشية | مشبك ، قفل ، ربط ، لصق |
| مادة الإطار | الكربون الصلب والفولاذ المقاوم للصدأ وغطاء الفولاذ المقاوم للصدأ |
| فوهة | شفة ، إدراج مطاطي ، إدراج معدني ، خيط ، مشبك |
| حجم الاتصال | DN15 ~ DN500 |
| معيار الاتصال | Custiomized |
| اللون | Custiomized |
| طلب | التدفئة والتهوية وتكييف الهواء ، والطاقة ، والسكر ، والبحرية ، والكيميائية ، وما إلى ذلك |
نظرًا لعدم اليقين في اختيار وتصميم المبادل الحراري ، فإن السعر المعروض هو نطاق.لمزيد من التفاصيل ، يرجى الاتصال بخدمة العملاء.إذا لم تتواصل في الفترة السابقة ، فلا يمكن لخدمة العملاء قبولها.
مميزات:
بالمقارنة مع الأنواع الأخرى من المبادلات الحرارية ، فإن المبادلات الحرارية للوحة لها مساحة سطح أكبر.تتكون من عدد من الصفائح المعدنية الرقيقة المضغوطة معًا.يتم توصيل الحشية بلوحة نقل الحرارة مع قناة تدفق الأشكال وتعمل على سد السائل.المواد المختلفة لها قنوات مختلفة وفي مسار التدفق الخاص بها بالتناوب.لن يتسربوا إلى الخارج.يتم تحديد عدد لوحة نقل الحرارة وفقًا لكمية السائل ، والخصائص الفيزيائية للسوائل ، وانخفاض الضغط والحالة الحرارية.كل لوح مموج لزيادة منطقة نقل الحرارة القصوى.
