| مكان المنشأ: | جيانغسو الصين |
|---|---|
| اسم العلامة التجارية: | AIPREL |
| إصدار الشهادات: | ISO |
| رقم الموديل: | ترانتر |
| الحد الأدنى لكمية: | 1 |
| الأسعار: | Negotiable |
| تفاصيل التغليف: | الكرتون القياسية |
| وقت التسليم: | 1-2 أسابيع |
| شروط الدفع: | L / C ، T / T |
| القدرة على العرض: | 10000 وحدة شهريا |
| ضمان: | سنة واحدة | ضغط العمل الأقصى: | 2.0 ميجا باسكال |
|---|---|---|---|
| بناء: | صفيحة تبادل حرارة | شرط: | جديد |
| تطبيق: | التدفئة أو التبريد ، نقل الحرارة ، HVAC ، أجزاء التبريد ، أجزاء السخان | مادة الحشية: | EPDM، HNBR، FKM، NBR EPDM FKM، FDA Stan |

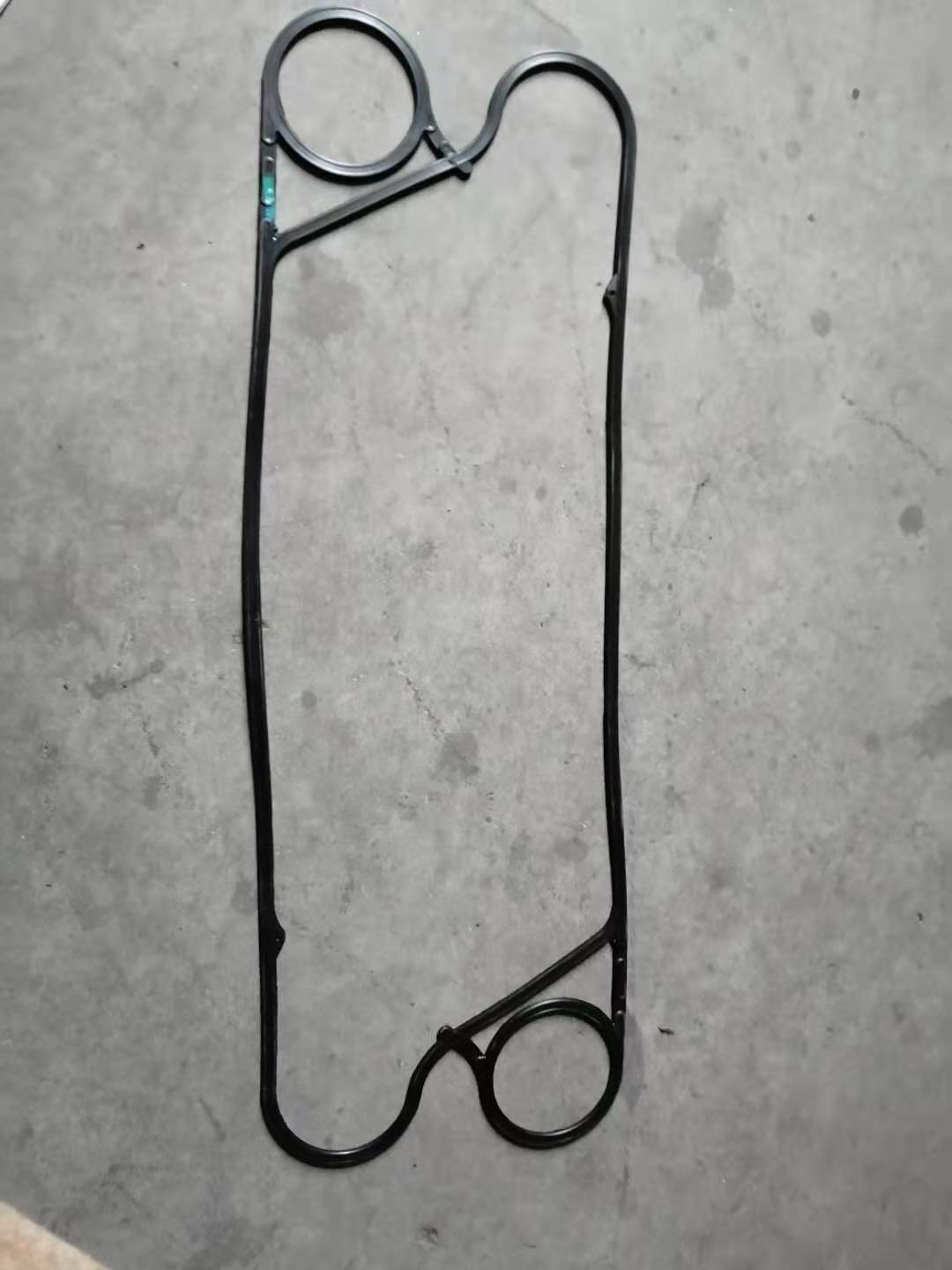

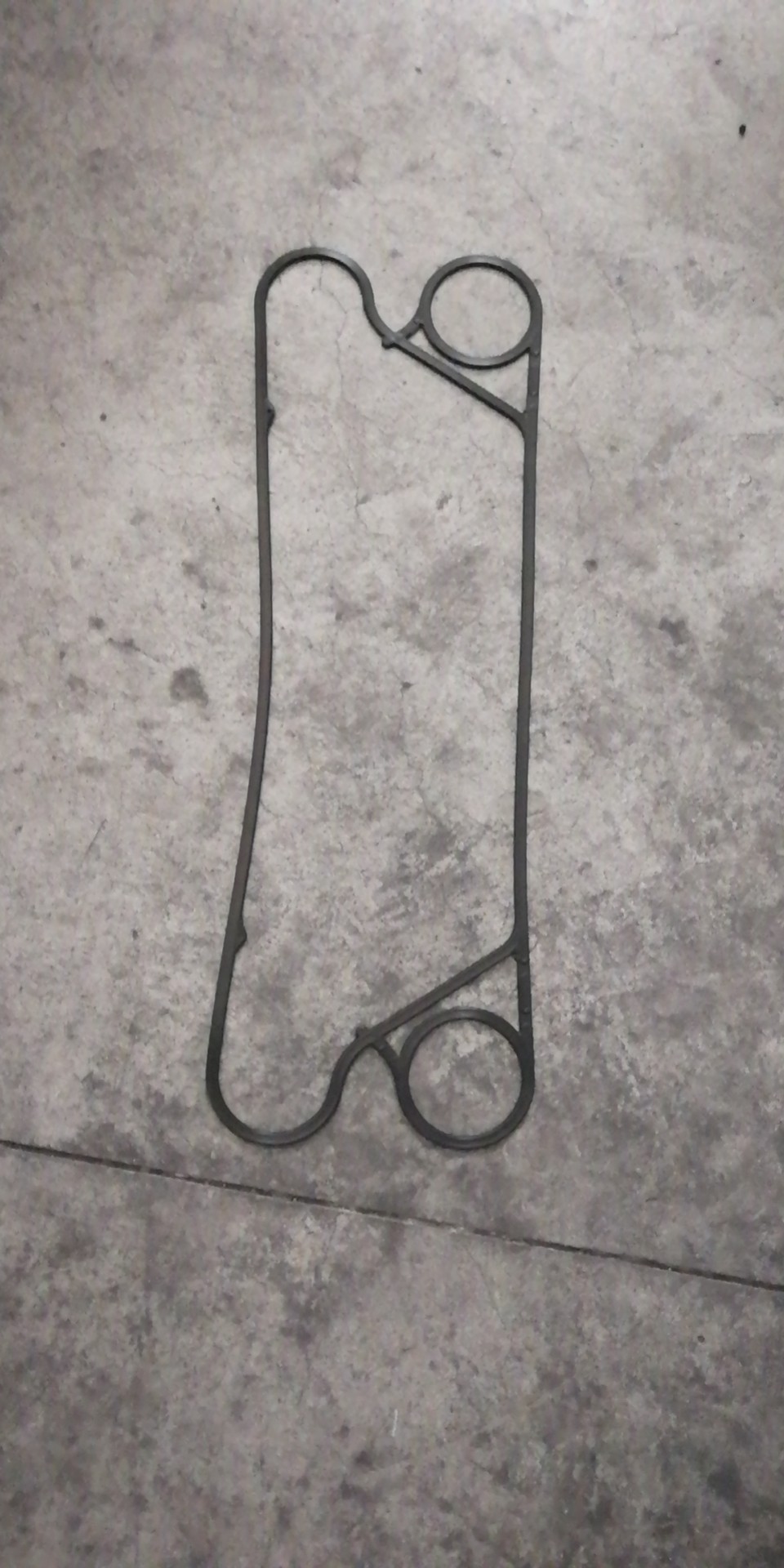

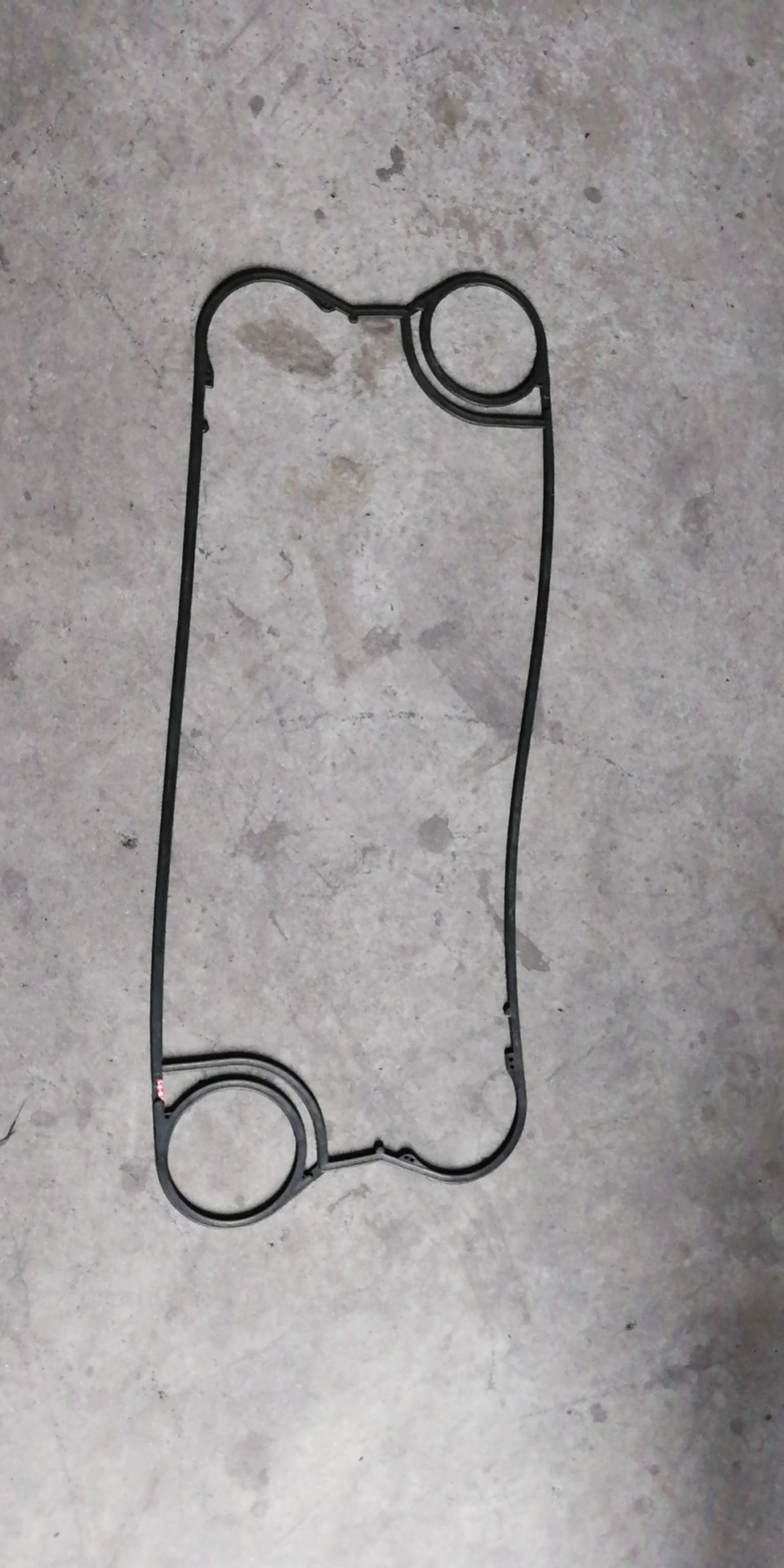

| تسليط الضوء: | جوانات المبادل الحراري GLP13,جوانات المبادل الحراري EPDM,حشيات المبادل الحراري 2.0Mpa |
||
1. ارتفاع معامل انتقال الحرارة
2. بصمة صغيرة وسهلة الصيانة
3. الاستخدام الآمن والموثوق
4. خسارة مقاومة أقل
5. أقل فقدان الحرارة
6. يساعد على استخدام مصادر الحرارة المنخفضة الحرارة
7. تبادل حرارة متوسط متعدد
8. سهلة التنظيف وسريعة
| العلامة التجارية / صانع | مسلسل |
| ترانتر | GCD006 ، GCD012 ، GLD013 ، GLP013 ، GCD018 ، GCP026 ، GCD030 ، GCP030 ، |
| GCP051 ، GCP054 ، GCD054 ، GCD055 ، | |
| سويب | GCP060 ، GCD065 ، GCD018 ، GC8 ، GC12 ، GL13 ، GC26 ، GC30 ، GC42 ، GC51 ، GC60 ، |
| GL145 ، GL205 ، GL230 ، GL330 ، | |
| GX7 ، GX12 ، GX18 ، GX26 ، GX42 ، GX51 ، GX60 ، GX64 ، GX85 ، GX91 ، | |
| GX100 ، GX118 ، GX140 ، GX145 ، GXD012 ، GXP018 ، | |
| GX026 ، GXD026 ، GXP026 ، GXP037 ، GXD037 ، | |
| GX042 ، GXD042 ، GXP042 ، GX051 ، GXP051 ، GXD051 ، | |
| GXD060 ، GXD064 ، GXD085 ، GXD091 ، GXD100 ، GXP118 ، GXD140 ، GXD145 ، | |
| GFP030 ، GFP050 ، GF057 ، GFP057 ، GFP080 ، GFP097 ، GF097 ، | |
| GFP100 ، GFP180 ، GFP187 ، GF187 ، | |
| S3 ، S8 ، HX12 ، HXD012 ، HX25 ، HX50 ، HXD050 ، HX85 ، HXD085 ، HX180 ، HXD180 ، HXD145 ، | |
| GM56 ، GM59 ، GM138 ، GM257 ، GM276 ، | |
| TW5 ، TW10 ، TW18 ، | |
| UX01 و UX05 و UXP005 و UXP010 و UXP060 و UX06T و UX10 و UX20 و UX40 و UXP200 و UXP400 ، | |
| UX80 ، UXP81 ، UX801 ، UXP900 ، | |
| G12 ، G28 ، G30 ، G48 ، G50 ، G55 ، G65 ، G66 ، G75 ، G78 ، G85 ، | |
| G95 ، G25 ، G52 ، G58 ، G102 ، G108 ، G153 ، G157 ، G158 ، G159 ، | |
| G214 ، G234 ، G254 ، G274 ، G322 ، G342 ، G52 ، G58 ، G65 ، | |
| GF138، GF257، GF276، GF59، MF138، MF257، MF276، MF56، MF59 |
المواد وظروف التشغيل للحشية:
| مادة | طلب | درجة حرارة العمل |
| NBR | المياه ومياه البحر والزيوت المعدنية والمياه المالحة | -15-130℃ |
| HNBR | زيت معدني عالي الحرارة ، ماء بدرجة حرارة عالية | 15-140℃ |
| EPDM | ماء ، ماء ساخن ، بخار ، حمض ، قلوي | -25 - 150℃ |
| مطاط الفلورين فيتون | حمض قوي ، قلوي قوي ، زيت معدني ، شحوم وزيوت وقود ، إلخ | 5 - 200℃ |
| النيوبرين | حمض ، قلوي ، زيت معدني ، هيدروكربون أليفاتي منخفض الوزن الجزيئي | 35-130℃ |
| السيليكون والمطاط | ارتفاع درجة الحرارة وبعض البيئات المسببة للتآكل | 65-200℃ |
يتكون المبادل الحراري للوحة من حزمة من الصفائح المعدنية المموجة مع فتحات لمرور السائلين اللذين سيحدث بينهما انتقال الحرارة.يتم تجميع حزمة الألواح بين لوحة إطار تثبيت ولوحة ضغط متحركة ويتم ضغطها بواسطة براغي شد.الألواح مزودة بحشية تسد القناة البينية وتوجه السوائل إلى قنوات بديلة.يتم تحديد عدد اللوحات حسب معدل التدفق والخصائص الفيزيائية للسوائل وهبوط الضغط وبرنامج درجة الحرارة.تعمل تمويجات الألواح على تعزيز اضطراب السوائل وتدعم الصفائح ضد الضغط التفاضلي.يتم تعليق لوحة الإطار ولوحة الضغط من قضيب حمل علوي ويتم وضعها بواسطة قضيب توجيه سفلي ، وكلاهما مثبت بعمود دعم.توجد الوصلات في لوحة الإطار أو ، إذا كان أحد الموائع أو كلاهما يقوم بأكثر من مرور واحد داخل الوحدة ، في الإطار ولوحات الضغط.
| مادة الصفيحة | SS304 ، SS316 ، 254SMO ، 904L ، C276 ، التيتانيوم ، النيكل ، Incoloy825 |
| سماكة الطبق | 0.5 مم ، 0.6 مم ، 0.7 مم ، 0.8 مم ، 1.0 مم |
| حشية MTERIAL | EPDM ، NBR ، HNBER ، HEPDM ، FKW |
| تجميع الحشية | مشبك ، قفل ، ربط ، لصق |
| مادة الإطار | الكربون الصلب والفولاذ المقاوم للصدأ وغطاء الفولاذ المقاوم للصدأ |
| فوهة | شفة ، إدراج مطاطي ، إدراج معدني ، خيط ، مشبك |
| حجم الاتصال | DN15 ~ DN500 |
| معيار الاتصال | Custiomized |
| اللون | Custiomized |
| طلب | التدفئة والتهوية وتكييف الهواء ، والطاقة ، والسكر ، والبحرية ، والكيميائية ، وما إلى ذلك |
نظرًا لعدم اليقين في اختيار وتصميم المبادل الحراري ، فإن السعر المعروض هو نطاق.لمزيد من التفاصيل ، يرجى الاتصال بخدمة العملاء.إذا لم تتواصل في الفترة السابقة ، فلا يمكن لخدمة العملاء قبولها.
مميزات:
بالمقارنة مع الأنواع الأخرى من المبادلات الحرارية ، فإن المبادلات الحرارية للوحة لها مساحة سطح أكبر.تتكون من عدد من الصفائح المعدنية الرقيقة المضغوطة معًا.يتم توصيل الحشية بلوحة نقل الحرارة مع قناة تدفق الأشكال وتعمل على سد السائل.المواد المختلفة لها قنوات مختلفة وفي مسار التدفق الخاص بها بالتناوب.لن يتسربوا إلى الخارج.يتم تحديد عدد لوحة نقل الحرارة وفقًا لكمية السائل ، والخصائص الفيزيائية للسوائل ، وانخفاض الضغط والحالة الحرارية.كل لوح مموج لزيادة منطقة نقل الحرارة القصوى.
مقدمة من الشركة المصنعة للمبادل الحراري لوحة:
