| مكان المنشأ: | جيانغسو الصين |
|---|---|
| اسم العلامة التجارية: | Aiprel |
| إصدار الشهادات: | CE,CCS,ISO,DNV |
| رقم الموديل: | مبادل حراري لوحة نوع مبرد |
| الحد الأدنى لكمية: | 1 |
| الأسعار: | 500$ |
| تفاصيل التغليف: | تصدير التعبئة في صناديق خشبية |
| وقت التسليم: | 20 يوم عمل |
| شروط الدفع: | L / C ، D / A ، D / P ، T / T |
| القدرة على العرض: | 100 مجموعة شهريا |
| مادة:: | الفولاذ المقاوم للصدأ والفولاذ الكربوني | تطبيق:: | التبريد والتدفئة ، الصناعة الكيميائية ، صناعة الأغذية ، التكييف ، صناعة الحديد والصلب ، التبريد البح |
|---|---|---|---|
| مادة لوحة:: | 316L ، تيتانيوم ، SS304254SMO ، نيكل | مادة طوقا:: | EPDM، HNBR، FKM، NBR EPDM FKM، FDA Stan |
| مادة الإطار:: | الكربون الصلب والفولاذ المقاوم للصدأ ، CS / SS | ||
| تسليط الضوء: | 316L مبادل حراري لوحة phe,مبادل حراري EPDM طوقا phe,مبادل حراري HVAC phe |
||

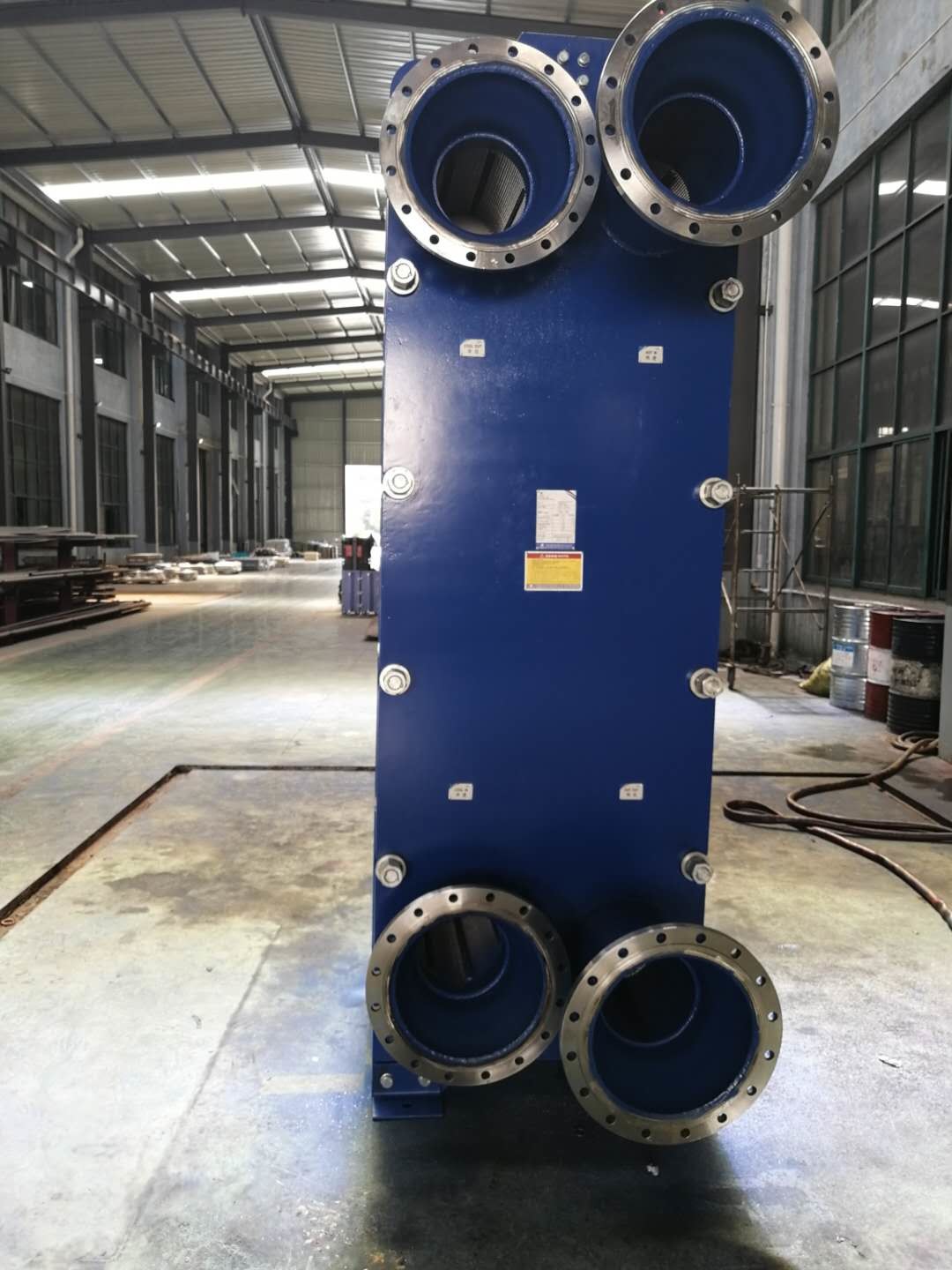

مبادل حراري ذو لوحة حشية من النوع المناسب مناسب للتكييف والسفن والمواد الغذائية والكيميائية ومحطة الطاقة
يتكون المبادل الحراري للوحة من حزمة من الصفائح المعدنية المموجة مع فتحات لمرور السائلين اللذين سيحدث بينهما انتقال الحرارة.يتم تجميع حزمة الألواح بين لوحة إطار تثبيت ولوحة ضغط متحركة ويتم ضغطها بواسطة براغي شد.الألواح مزودة بحشية تسد القناة البينية وتوجه السوائل إلى قنوات بديلة.يتم تحديد عدد اللوحات حسب معدل التدفق والخصائص الفيزيائية للسوائل وهبوط الضغط وبرنامج درجة الحرارة.تعمل تمويجات الألواح على تعزيز اضطراب السوائل وتدعم الصفائح ضد الضغط التفاضلي.يتم تعليق لوحة الإطار ولوحة الضغط من قضيب حمل علوي ويتم وضعها بواسطة قضيب توجيه سفلي ، وكلاهما مثبت بعمود دعم.توجد الوصلات في لوحة الإطار أو ، إذا كان أحد الموائع أو كليهما يقوم بأكثر من مرور واحد داخل الوحدة ، في الإطار ولوحات الضغط.
هيكل مبادل حراري لوحة طوقا:
يتكون المبادل الحراري للوحة من لوحة نقل الحرارة ، وحشية الختم ، ولوحة الضغط ، وقضيب التوجيه لأعلى ولأسفل ، والعمود ، ومسامير الإمساك وأجزاء رئيسية أخرى.
اختيار تصميم لوحة مبادل حراري:
(1) المعلمات الفيزيائية للوسائط الباردة والساخنة ، مثل الأس الهيدروجيني ، ومحتوى الكلوريد ، واللزوجة ، والكثافة ، والتوصيل الحراري ، والحرارة النوعية ، إلخ.
(2) درجات حرارة مدخل ومخرج للوسائط الباردة والساخنة.
(3) تدفق متوسط بارد أو ساخن أو تدفق أحدهما.
(4) متطلبات فقدان الضغط البارد والساخن.
(5) الخصائص الجوهرية للمبادلات الحرارية للوحة ، مثل مادة الألواح ، مادة حشية الختم ، إلخ
مزايا
1 ، جودة عالية وبأسعار تنافسية ، وسرعة التسليم.
2 ، مدة الحياة سنة واحدة ضمان.
3 ، كشركة مصنعة ، يمكننا توفير أفضل قطع الغيار لبعض العلامات التجارية لمساعدتك على توفير التكلفة.
4 ، خدمة مخصصة ، وفقا للمتطلبات المحددة للمنتجات الجديدة ،اتصل بنا
ما هي مزايا لوحة المبادل الحراري؟
مقدمة لمواد الصفيحة والتطبيق:
| مواد | تطبيق |
| SUS304 / SUS316L | تنقية المياه ومياه الأنهار والزيوت الغذائية والزيوت المعدنية |
| التيتانيوم / بال لاديوم | مياه البحر والمياه المالحة والمواد المملحة |
| سبائك هادتلوي / C-276 | حامض الكبريتيك المركز ، حمض الهيدروكلوريك ، حامض الفوسفوريك |
| ني / نيكل | ارتفاع درجة الحرارة ونسبة تركيز عالية من الصودا الكاوية |
المواد وظروف التشغيل للحشية:
| مادة | تطبيق | درجة حرارة العمل |
| NBR | المياه ومياه البحر والزيوت المعدنية والمياه المالحة | -15-130℃ |
| HNBR | زيت معدني عالي الحرارة ، ماء بدرجة حرارة عالية | 15-140℃ |
| EPDM / HEPDM | ماء ، ماء ساخن ، بخار ، حمض ، قلوي ، كاوي | -25 - 150℃ |
| مطاط الفلورين فيتون | حمض قوي ، قلوي قوي ، زيت معدني ، شحوم وزيوت وقود ، إلخ | 5 - 200℃ |
| النيوبرين | حمض ، قلوي ، زيت معدني ، هيدروكربون أليفاتي منخفض الوزن الجزيئي | 35-130℃ |
| السيليكون والمطاط | ارتفاع درجة الحرارة وبعض البيئات المسببة للتآكل | 65-200℃ |
