| مكان المنشأ: | جيانغسو الصين |
|---|---|
| اسم العلامة التجارية: | AIPREL |
| إصدار الشهادات: | ISO9001 |
| رقم الموديل: | M6M |
| الحد الأدنى لكمية: | 1 |
| الأسعار: | Negotiable |
| تفاصيل التغليف: | كرتون قياسي |
| وقت التسليم: | 1-2 أسبوع |
| شروط الدفع: | L / C ، T / T |
| القدرة على العرض: | 10000 مجموعة شهريا |
| نوع: | طوقا | طلب: | أجزاء السخان ، أجزاء التبريد ، المركبات العالمية ، التبادل الحراري ، عملية تسخين الصناعة |
|---|---|---|---|
| ضمان: | سنة واحدة | مادة طوقا: | EPDM ، NBR ، HEPDM ، FKW ، HNBR ، NBR-HT |
| سماكة الطبق: | 0.5 / 0.6 / 0.8mm ، 1mm ، 0.5mm إلى 0.7mm المتاحة | أقصى ضغط: | 2 ميجا باسكال (20 بار) |
| متوسط: | وسط نقاء ، زيت ، غاز ، هواء ، ماء | ||
| تسليط الضوء: | مشبك على أختام المبادل الحراري Epdm,أختام المبادل الحراري 0.8 مم,مكونات المبادل الحراري للوحة Epdm |
||
بصفتنا صانعًا وبائعًا محترفًا للوحة المبادل الحراري ، يمكن لـ AIPREL إنتاج معظم نفس لوحة المبادل الحراري بمواصفات المواد وحشية المبادل الحراري من بعيد ، وتوفير خدمات قطع غيار بديلة بعيدة لأكثر من مئات من شركات التطبيقات.
نحن نوفر حشوات المبادل الحراري واستبدال الألواح من ALFA.قائمة نموذج ألفا على النحو التالي.
| (الفا) | ||||||
| سلسلة الفا | مساحة اللوحة (م²) |
طول اللوحة (مم) |
عرض اللوحة (مم) |
مسافة مركز طولية (مم) |
مسافة المركز المستعرضة (مم) |
قطر الدائرة (مم) |
| الفا M3 | 0.032 | 431 | 125.5 | 357 | 60 | 25 |
| الفا M6 | 0.14 | 750 | 250 | 640 | 140 | 60 |
| الفا M6-M | 0.14 | 750 | 250 | 640 | 140 | 60 |
| الفا M10-B | 0.24 | 879 | 375 | 719 | 223 | 100 |
| الفا M10-M | 0.22 | 879 | 375 | 719 | 223 | 100 |
| الفا M15-B | 0.62 | 1500 | 500 | 1294 | 298 | 140 |
| الفا M15-M | 0.62 | 1500 | 500 | 1294 | 298 | 140 |
| الفا M20-M | 0.85 | 1750 | 625 | 1478 | 365 | 205 |
| ألفا MX25B | 1.5 | 2250 | 750 | 1939 | 439 | 230 |
| ألفا MX25M | 1.5 | 2250 | 750 | 1939 | 439 | 230 |
| الفا M30 | 1.85 | 2245 | 995 | 1845 | 595 | 325 |
| ألفا كليب 6 | 0.18 | 1000 | 250 | 859 | 130 | 51 |
| ألفا كليب 8 | 0.38 | 1250 | 375 | 1095 | 220 | 78 |
| ألفا كليب 10 | 0.62 | 1500 | 500 | 1324 | 324 | 100 |
| الفا TS6-M | 505 | 327 | 380 | 200 | 80 | |
| ألفا TL6 | 1036 | 150 | ||||
| ألفا TL10.5 | 1338 | 225 | ||||
| ألفا TL10P | 1338 | 225 | ||||
| الفا T20-B | 0.9 | 1750 | 625 | 1478 | 353 | 205 |
| الفا T20-BW | ||||||
| الفا T20-M | 0.85 | 1750 | 625 | 1478 | 365 | 205 |
| الفا T20-MW | ||||||
| الفا T20-P | ||||||
| الفا TS20-M | 0.283 | 900 | 625 | 698 | 363 | 195 |
| الفا T50M | ||||||
| الفا P-01 | 431 | 126.5 | 357 | 60 | 32 | |
| الفا ف -2 | 0.2 | 710 | 248 | 593 | 135 | 65 |
| الفا P5 | 0.14 | 800 | 325 | 55 | ||
| الفا ص 12 | ||||||
| الفا ص 13 | 0.18 | 920 | 290 | 800 | 165 | 60 |
| الفا ص 14 | 1032 | 264 | ||||
| الفا ص 15 | 0.53 | 1372 | 500 | 1200 | 324 | 115 |
| الفا ص 16 | 0.8 | 1360 | 795 | 1200 | 530 | 175 |
| الفا ص 17 | 1.41 | 2080 | 795 | 1865 | 530 | 175 |
| الفا ص 20 | ||||||
| الفا ص 21 | 0.12 | 715 | 250 | 591 | 135 | 70 |
| الفا ص 22 | 0.2 | 710 | 248 | 593 | 135 | 65 |
| ألفا P22 كليب | 0.12 | 715 | 250 | 591 | 135 | 70 |
| الفا ص 26 | 0.12 | 715 | 250 | 591 | 135 | 70 |
| الفا ص 30 | 630 | 122 | 570 | 50 | 25 | |
| الفا ص 31 | 0.32 | 1154 | 430 | 945 | 230 | 120 |
| الفا ص 32 | 0.32 | 1154 | 430 | 945 | 230 | 120 |
| الفا ص 36 | 0.32 | 1154 | 430 | 945 | 230 | 120 |
| الفا ص 41 | ||||||
| الفا ص 45 | 1200 | 324 | ||||
| الفا ص 171 | 1.41 | 2080 | 795 | 1865 | 530 | 175 |
| الفا PAR01 | ||||||
| الفا بار 22 | ||||||
| الفا T200 | ||||||
| الفا ص 225 | ||||||
| الفا ص 252 | ||||||
| الفا P132 | 0.18 | 920 | 290 | 800 | 165 | 60 |
| الفا ص 135 | 800 | 165 | ||||
| الفا A3 | 630 | 122 | 570 | 50 | 25 | |
| ألفا A10 | 1205 | 290 | ||||
| الفا A10B | 0.24 | 873 | 388.5 | 703 | 234 | 100 |
| ألفا A15 | 1315 | 350 | ||||
| الفا A15B | 0.75 | 1558 | 588.5 | 1315 | 350 | 160 |
| ألفا A20 | 1.07 | 1835 | 715 | 1550 | 430 | 200 |
| الفا A20B | 1.07 | 1843 | 718.5 | 1550 | 430 | 210 |
| ألفا A30 | 2190 | 890 | 1845 | 540 | 300 | |
| ألفا A35 | 2 | 2303 | 1220 | 1850 | 765 | 350 |
| الفا AK20 | 0.5 | 1220 | 669 | 930 | 365 | 210 |
| الفا AM10.4 | 0.43 | 1247 | 487 | 1046 | 290 | 100 |
| الفا AM20.5 | 0.79 | 1754 | 669 | 1450 | 365 | 200 |
| الفا AM20B | 0.79 | 1754 | 669 | 1450 | 365 | 210 |
| الفا AM20BFM | ||||||
| الفا AM20HBM | ||||||
| الفا AM20SFM | ||||||
| الفا AX30 | 1.58 | 2208.5 | 909 | 1836 | 540 | 285 |
| الفا AX30B | ||||||
| الفا H7 | 0.4 | 1233 | 425.5 | 1054 | 254 | 80 |
| الفا H10 | 0.65 | 1482 | 533.5 | 1221 | 348 | 100 |
| ألفا JWP26.2 | 0.12 | 715 | 250 | 591 | 135 | 70 |
| ألفا JWP36.2 | 0.32 | 1154 | 430 | 945 | 230 | 120 |
| الفا MA30M | 1.5 | 2250 | 1000 | 1811 | 561 | 332 |
| الفا MA30S | 2232 | 970 | 1815 | 555 | 295 | |
| الفا MS6 | ||||||
| الفا MS10 | ||||||
| الفا MS15 | ||||||
| الفا EC350 | ||||||
| الفا EC500 | ||||||
| الفا EC650 | ||||||
| الفا EC700 | ||||||
| الفا M6MW | 640 | 140 | ||||
| الفا ام 6 ام اكس | 640 | 140 | ||||
| الفا M6MD | 640 | 140 | ||||
| الفا M10BW | 0.24 | 879 | 375 | 719 | 223 | 100 |
| الفا M10BD | ||||||
| الفا M10BWREF | ||||||
| الفا M20MW | 1478 | 353 | ||||
| الفا MK15BW | ||||||
| الفا M15F | ||||||
| الفا M15E | ||||||
| الفا MA30W | ||||||
| الفا A15BW | 0.75 | 1150 | 585 | 1315 | 350 | 160 |
| الفا AX30BW | ||||||
| الفا AM20DW | ||||||

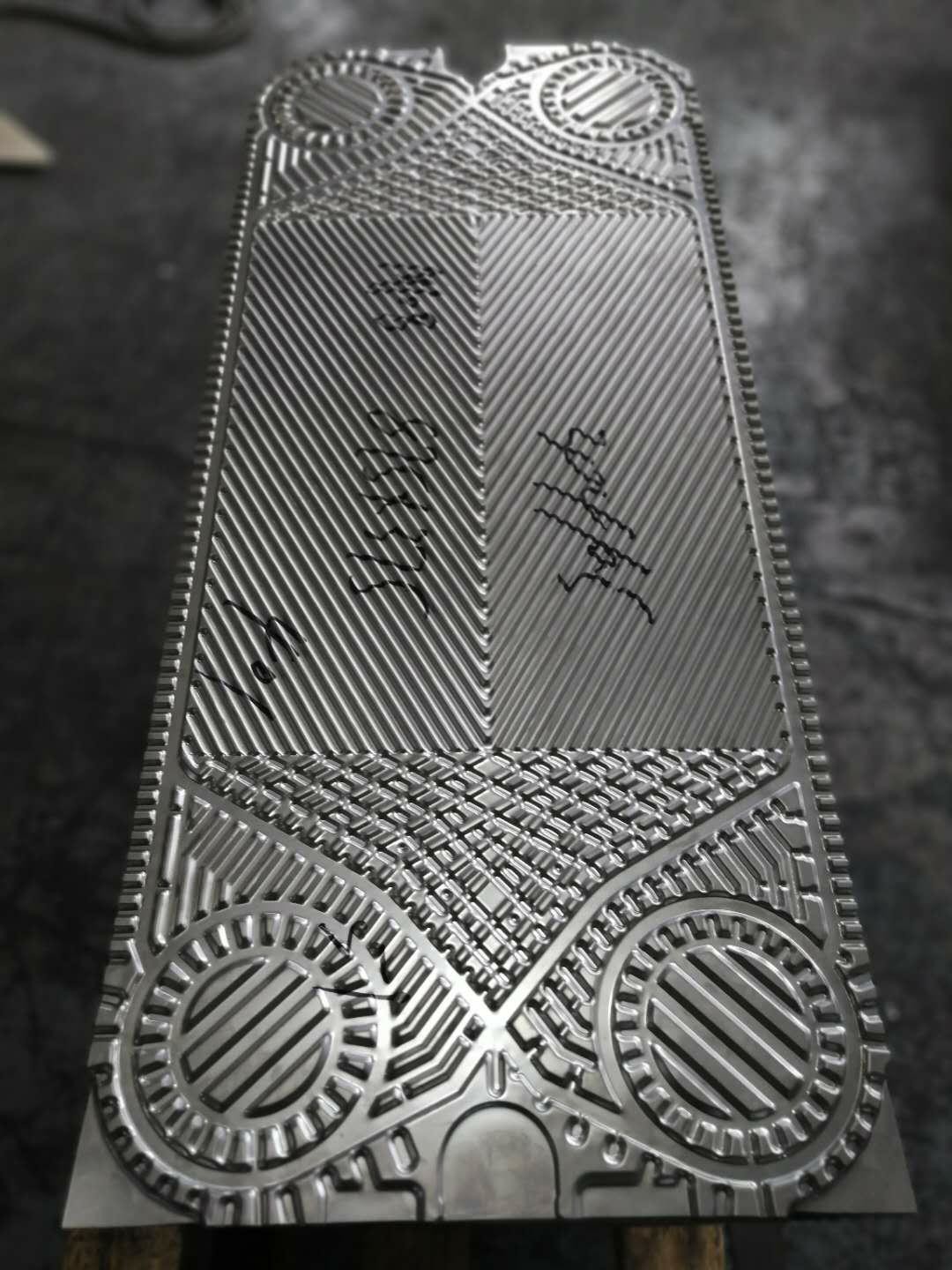

يتكون المبادل الحراري للوحة من حزمة من الصفائح المعدنية المموجة مع فتحات لمرور السائلين اللذين سيحدث بينهما انتقال الحرارة.يتم تجميع حزمة الألواح بين لوحة إطار تثبيت ولوحة ضغط متحركة ويتم ضغطها بواسطة براغي إحكام.الألواح مزودة بحشية تسد القناة البينية وتوجه السوائل إلى قنوات بديلة.يتم تحديد عدد اللوحات حسب معدل التدفق والخصائص الفيزيائية للسوائل وهبوط الضغط وبرنامج درجة الحرارة.تعمل تمويجات الألواح على تعزيز اضطراب السوائل وتدعم الصفائح ضد الضغط التفاضلي.يتم تعليق لوحة الإطار ولوحة الضغط من قضيب حمل علوي ويتم وضعها بواسطة قضيب توجيه سفلي ، وكلاهما مثبت بعمود دعم.توجد الوصلات في لوحة الإطار أو ، إذا كان أحد الموائع أو كلاهما يقوم بأكثر من مرور واحد داخل الوحدة ، في الإطار ولوحات الضغط.
| مادة الصفيحة | SS304 ، SS316 ، 254SMO ، 904L ، C276 ، التيتانيوم ، النيكل ، Incoloy825 |
| سماكة الطبق | 0.5 مم ، 0.6 مم ، 0.7 مم ، 0.8 مم ، 1.0 مم |
| حشية المواد | EPDM ، NBR ، HNBER ، HEPDM ، FKW |
| تجميع الحشية | مشبك ، قفل ، ربط ، لصق |
| مادة الإطار | الكربون الصلب والفولاذ المقاوم للصدأ وغطاء الفولاذ المقاوم للصدأ |
| فوهة | شفة ، إدراج المطاط ، إدراج المعادن ، الخيط ، المشبك |
| حجم الاتصال | DN15 ~ DN500 |
| معيار الاتصال | Custiomized |
| اللون | Custiomized |
| طلب | التدفئة والتهوية وتكييف الهواء ، والطاقة ، والسكر ، والبحرية ، والكيميائية ، وما إلى ذلك |
نظرًا لعدم اليقين في اختيار وتصميم المبادل الحراري ، فإن السعر المعروض هو نطاق.لمزيد من التفاصيل ، يرجى الاتصال بخدمة العملاء.إذا لم تتواصل في الفترة السابقة ، فلا يمكن لخدمة العملاء قبولها.
ميزة:
بالمقارنة مع الأنواع الأخرى من المبادلات الحرارية ، فإن المبادلات الحرارية للوحة لها مساحة سطح أكبر.تتكون من عدد من الصفائح المعدنية الرقيقة المضغوطة معًا.يتم توصيل الحشية بلوحة نقل الحرارة مع قناة تدفق الأشكال وتعمل على سد السائل.المواد المختلفة لها قنوات مختلفة وفي مسار التدفق الخاص بها بالتناوب.لن يتسربوا إلى الخارج.يتم تحديد عدد لوحة نقل الحرارة وفقًا لكمية السائل ، والخصائص الفيزيائية للسوائل ، وانخفاض الضغط والحالة الحرارية.كل لوح مموج لزيادة مساحة نقل الحرارة القصوى.
مقدمة من الشركة المصنعة للمبادل الحراري لوحة:
