| مكان المنشأ: | جيانغسو الصين |
|---|---|
| اسم العلامة التجارية: | AIPREL |
| إصدار الشهادات: | ISO |
| رقم الموديل: | سونديكس S81 |
| الحد الأدنى لكمية: | 1 |
| الأسعار: | Negotiable |
| تفاصيل التغليف: | كرتون قياسي |
| وقت التسليم: | 1-2 أسبوع |
| شروط الدفع: | L / C ، T / T |
| القدرة على العرض: | 10000 وحدة شهريا |
| يكتب: | لوحة مبادل حراري ، لوحات وحشية | ضمان: | سنة واحدة |
|---|---|---|---|
| مادة لوحة: | التيتانيوم ، SS304 ، SS316L ، SMO254 ، Hastelloy | سماكة الطبق: | 0.5 / 0.6 / 0.7mm ، 0.5mm إلى 0.7mm المتاحة |
| المعالجة السطحية: | ينظف | أقصى ضغط: | 1.0 ميجا باسكال (10 بار) |
| متوسط: | وسط نقاء ، زيت ، غاز ، ماء ، حليب | ||
| تسليط الضوء: | حشية PHE متوسطة النقاء,حشيات مبادل حراري من نوع اللوحة S81,حشيات مبادل حراري 1.0MPa |
||

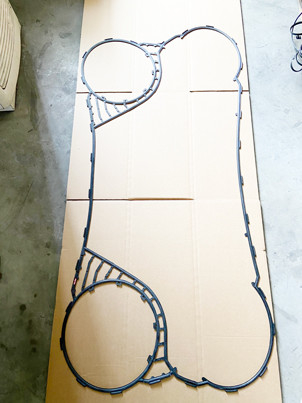

حشيات Sondex S81 وألواح Sondex S81 للمبادلات الحرارية للألواح يسعدنا الرد على أي أسئلة بخصوص استبدال أي حشيات Sondex وألواح Sondex لمبادل الحرارة الخاص بك ،حشية وصفيحة Sondex S81 لها نفس قطر الثقوب مع S121 و S188 و S251.
المواصفات الفنية
وصلات من DN25 إلى DN600 (1 "إلى 24")
تم تصميم الإطارات وفقًا لـ FEA و PED 2014/68 / EU (EN13445) و ASME sec VIII، Div.1 معايير البناء
مواد الألواح: AISI 304 / 316L ، تيتانيوم ، SMO ، Hastelloy *
مواد الحشية: EPDM-HT ، NBR-HT ، Viton * FKM
تصل أطوال الألواح إلى 5.5 م (18 قدمًا)
معدلات تدفق تصل إلى 7200 متر مكعب / ساعة (31700 جالون في الدقيقة)
ضغط العمل يصل إلى 35 بار (500 رطل / بوصة مربعة)
درجات حرارة العمل من -20 درجة مئوية إلى 180 درجة مئوية (-4 درجة فهرنهايت إلى 356 درجة فهرنهايت)
* مواد أخرى متوفرة عند الطلب.
تقدم Aiprel جميع نماذج بدائل ألواح Sondex والحشيات.
قائمة طراز Sondex على النحو التالي.
| العلامة التجارية / صانع | سلسلة |
| سونديكس | S4A ، S7 ، S7A ، S8 ، S8A ، S9A ، |
| S14 ، S14A ، S15 ، S17 ، S18 ، S19 ، S19A ، | |
| S20 ، S20A ، S21 ، S21A ، S22 ، S23 ، SF25 (لصقها) ، SF25A ، SF25 ، | |
| S30 ، S31A ، S35 ، S36 ، S37 ، S38 ، S39 ، | |
| S41 ، S41A ، S42 ، S43 ، S43A ، S47 ، S47A ، S50 ، S58 ، | |
| S61 ، S62 ، S64 ، S65 ، S65A ، | |
| S72 ، S80 ، S81 ، S86 ، S100 ، S110 ، S120 ، S121 ، S130 ، S136 ، | |
| S145 ، S152 ، S188 ، | |
| SW40 ، SW189 ، SW229 ، | |
| SF123 ، | |
| FPS41 ، FPS19 ، | |
| SFD13 ، SFD22 ، |
| الأداء الأساسي oو حشية | |||
| مواد | أقصى استخدام درجة الحرارة |
صلابة | وسائط التطبيق |
| NBR | 110 درجة مئوية | 76 ± 2 | الألكانات والألين وغيرها من الوسائط غير القطبية ؛ زيت الوقود والزيوت المعدنية الأخرى ؛زيوت حيوانية ونباتية ماء ساخن ، ماء مالح ، إلخ |
| H-NBR | 140 درجة مئوية | 76 ± 2 | |
| NBR-HT | 130 درجة مئوية | 76 ± 2 | |
| EPDM | 150 درجة مئوية | 80 ± 2 | الماء والبخار والغلاف الجوي والأوزون ؛ مواد التشحيم غير البترويوم ؛حمض ضعيف، قاعدة ضعيفة ، كيتونات ، كحول ، وسط قطبي ، إلخ |
| EPDM-HT | 170 درجة مئوية | 80 ± 2 | |
| فيتون أ | 180 درجة مئوية | 80 ± 2 | زيت ساخن ، حمض ، قلوي ، مذيب عضوي |
| فيتون جي | 200 درجة مئوية | 80 ± 2 | حمض قوي وقلوي ، زيت ساخن ، بخار مشبع |
| مواد | طلب |
| SUS304 / SUS316L | تنقية المياه ومياه الأنهار وزيت الطعام والزيوت المعدنية |
| التيتانيوم / بال لاديوم | مياه البحر والمياه المالحة والمواد المملحة |
| سبائك هادتلوي / C-276 | حامض الكبريتيك المركز ، حمض الهيدروكلوريك ، حامض الفوسفوريك |
| ني / نيكل | درجة حرارة عالية و تركيز عالي من الصودا الكاوية |
معدات نقل الحرارة الفعالة مبادل حراري لوحة S110 مبادل حراري مزدوج الأنبوبمقدمة من الشركة المصنعة للمبادل الحراري لوحة:
