| مكان المنشأ: | جيانغسو الصين |
|---|---|
| اسم العلامة التجارية: | AIPREL |
| إصدار الشهادات: | CE,CCS,DNV,ISO |
| رقم الموديل: | مكثف نوع اللوحة |
| الحد الأدنى لكمية: | 1 |
| الأسعار: | negotiable |
| تفاصيل التغليف: | الكرتون القياسية |
| وقت التسليم: | 1-2 أسابيع |
| شروط الدفع: | L / C ، T / T |
| القدرة على العرض: | 100 مجموعة شهريا |
| شرط: | جديد | ضمان: | 12 شهر |
|---|---|---|---|
| ضغط العمل الأقصى: | 1.6Mpa | توفير خدمة ما بعد البيع: | الدعم عبر الإنترنت ، الدعم الفني للفيديو |
| تطبيق: | قطع غيار التبريد ، الأدوية ، نقل الحرارة ، الطاقة ، التكييف | مادة لوحة: | Hastelloy، C276، Titanium Nickel، 254SMO، ss304، ss316 |
| إبراز: | مكثف مبادل حراري لوحة,مبادل حراري لإطار اللوحة |
||

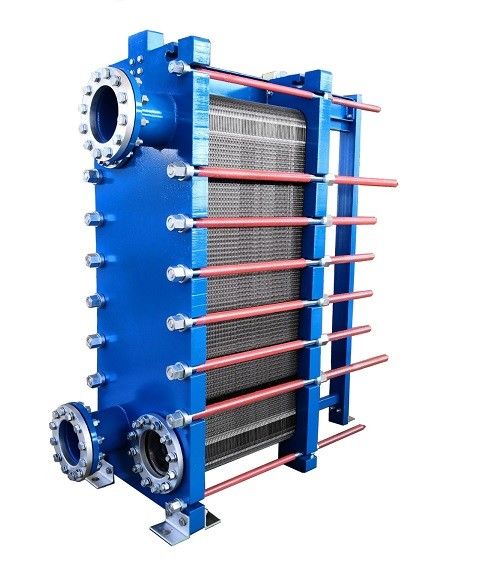

مكثف نوع اللوحة مع لوحة التيتانيوم لمعالجة مياه البحر 1.6Mpa الصحافة
مميزات المبادل الحراري للوحة
1. معامل نقل الحرارة العالي: مادة اللوح التي نستخدمها هي الفولاذ المقاوم للحمض المقاوم للصدأ ، والتيتانيوم النقي تجاريًا ، والفولاذ الكربوني ، وسبائك الفولاذ الكوبالت ، والنحاس.
2. هيكل مدمج: فجوة صغيرة بين اللوح ، مبادل حراري كبير.
3. موثوقة ودائمة: مبدأ هيكل مزدوج الختم ، جيد الختم.
4. سهل التنظيف.
5. من السهل تغيير منطقة مبدل الحرارة: فقط زيادة أو تقليل عدد من اللوحات ، يمكن أن تزيد أو تقلل من منطقة مبدل الحرارة.
| يكتب | مكثف لوحة |
| مادة اللوحة | Ti / SS316 / SS303 أو OEM |
| المواد طوقا | NBR / EPDM |
| ماركة | GOJE |
| طلب | العمليات الصناعية |
لوحة Condeer هي نوع واحد من المبادلات الحرارية للوحة.
يتكون المبرد اللوحي بشكل أساسي من جزأين: إطار ولوحة.يتم ضغط الصفائح المصنوعة من مواد مختلفة في تمويجات بأشكال مختلفة بواسطة أنواع مختلفة من الأدوات الكاشطة ، ويتم تشكيل ثقوب زاوية في الزوايا الأربع للألواح لمسار تدفق الوسيط ، ويتم إغلاق المحيط وثقب الزاوية بواسطة حشية مطاطية.يتكون الإطار من صفيحة ضغط ثابتة ولوحة ضغط متحركة وقضبان توجيه علوية وسفلية ومسامير تثبيت.يتم استخدام مبرد اللوحة لتركيب اللوحة بطريقة متراكبة عند ضغط ثابت.لوحة ضيقة ، لوحة ضغط متحركة في المنتصف ، ثم يتم تثبيتها بمسامير تثبيت.يتم تشكيل قناة مستطيلة رفيعة بين الصفائح المختلفة ، ويتم إجراء التبادل الحراري من خلال نصف الصفائح.بالمقارنة مع مبرد الأنبوب والغطاء التقليدي ، يكون معامل نقل الحرارة أعلى بكثير تحت نفس مقاومة التدفق واستهلاك طاقة المضخة ، وهناك ميل لاستبدال مبرد الأنبوب ضمن النطاق المطبق.
مبدأ التصميم
المكثف اللوحي عبارة عن مكثف تم تطويره لتكثيف البخار بناءً على نظام التبخر أو التقطير في ظل ظروف التفريغ.يتكون مكثف اللوح المعتمد على تقنية اللحام النصفى من عبوات صفائح خاصة وحشيات.يتم تسخين وسط التبريد في قناة ذات حشية ، ويتم تكثيف البخار في قناة اللحام.للبخار مدخل كبير ومخرج صغير للمكثفات.
التطبيقات الموصى بها
يستخدم مكثف اللوح بشكل أساسي مع المبخر اللوحي كتكثيف للبخار في نظام التبخر أو التقطير.على سبيل المثال ، تكثيف البخار في نظام التبخر ذو التأثير الثالث للشراب ، وتكثيف البخار في نظام التبخر ذو التأثير الثالث للعصير ، وتكثيف البخار في نظام التبخر متعدد التأثيرات لتركيز الإيثانول في صناعة الإيثانول ، وما شابه ذلك.يتم استخدام مكثف اللوحة في المزيد والمزيد من مناسبات التكثيف بسبب تأثير التبادل الحراري العالي ، وانخفاض تكلفة المدخلات وعملية الصيانة المريحة.
ما هي مزايا لوحة المكثف؟
1. كفاءة عالية وتوفير الطاقة: 3 إلى 5 مرات أعلى من الكفاءة الحرارية لمبادل الحرارة قذيفة وأنبوب.
2 ، هيكل مدمج: يتم ترتيب لوحات المبادل الحراري بشكل وثيق ، مقارنة بأنواع المبادلات الحرارية الأخرى ، يحتوي المبادل الحراري للوحة على مساحة أرضية ومساحة أقل.
3. سهل التنظيف والتفكيك: يقوم المبادل الحراري للوحة بتثبيت صفيحة التثبيت عن طريق مسامير التثبيت ، لذلك فهي مريحة للفك والتجميع.
4 ، عمر خدمة طويل: مبادل حراري للوحة مصنوع من الفولاذ المقاوم للصدأ أو لوحة سبائك التيتانيوم ، ويمكن أن يقاوم مجموعة متنوعة من الوسائط المسببة للتآكل ، ويمكن استبدال الوسادات المطاطية حسب الرغبة ، ويمكن تركيبها بسهولة وتفكيكها وإصلاحها.
5. القدرة على التكيف: لوحة المبادل الحراري هي مكون مستقل ، والتي يمكن زيادتها أو تقليلها وفقًا للمتطلبات ، ولها أشكال مختلفة ؛يمكن تطبيقه على المتطلبات المختلفة للعمليات المختلفة.
مقدمة من الشركة المصنعة للمبادل الحراري لوحة:
