| مكان المنشأ: | جيانغسو الصين |
|---|---|
| اسم العلامة التجارية: | AIPREL |
| إصدار الشهادات: | CE,CCS,DNV,ISO |
| رقم الموديل: | مكثف نوع اللوحة |
| الحد الأدنى لكمية: | 1 |
| الأسعار: | Negotiable |
| تفاصيل التغليف: | الكرتون القياسية |
| وقت التسليم: | 1-2 أسابيع |
| شروط الدفع: | L / C ، T / T |
| القدرة على العرض: | 100 مجموعة شهريا |
| ضمان: | 12 شهر | ضغط العمل الأقصى: | 3.0Mpa |
|---|---|---|---|
| تطبيق: | قطع غيار التبريد ، الأدوية ، نقل الحرارة ، الطاقة ، التكييف | مادة لوحة: | Hastelloy، C276 ، التيتانيوم النيكل ، 254SMO ， SS304 ، SS316 |
| تسليط الضوء: | C276 مبادل حراري لوحة المكثف,مبادل حراري لوحة مكثف Hastelloy,مكثف نوع لوحة Hastelloy |
||

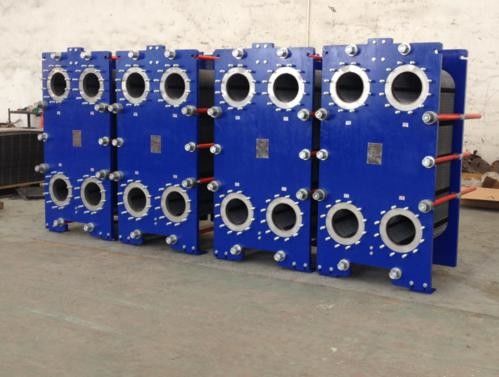

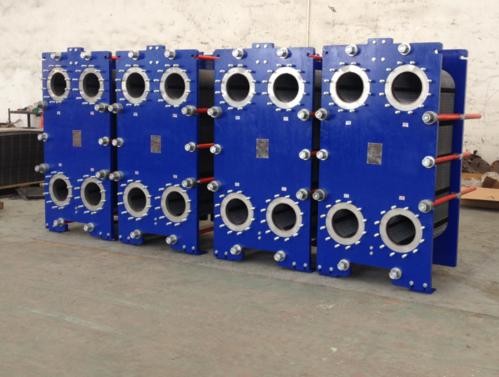

لوحة تي مكثف نوع اللوحة مع حشية NBR / EPDM للبخار الصناعي إلى الماء
ما هي مزايا لوحة المكثف؟
1. كفاءة عالية وتوفير الطاقة: 3 إلى 5 مرات أعلى من الكفاءة الحرارية لمبادل الحرارة قذيفة وأنبوب.
2 ، هيكل مدمج: يتم ترتيب لوحات المبادل الحراري بشكل وثيق ، مقارنة بأنواع المبادلات الحرارية الأخرى ، يحتوي المبادل الحراري للوحة على مساحة أرضية ومساحة أقل.
3. سهل التنظيف والتفكيك: يقوم المبادل الحراري للوحة بتثبيت صفيحة التثبيت عن طريق مسامير التثبيت ، لذلك فهي مريحة للفك والتجميع.
4 ، عمر خدمة طويل: مبادل حراري للوحة مصنوع من الفولاذ المقاوم للصدأ أو لوحة سبائك التيتانيوم ، ويمكن أن يقاوم مجموعة متنوعة من الوسائط المسببة للتآكل ، ويمكن استبدال الوسادات المطاطية حسب الرغبة ، ويمكن تركيبها بسهولة وتفكيكها وإصلاحها.
5. القدرة على التكيف: لوحة المبادل الحراري هي مكون مستقل ، والتي يمكن زيادتها أو تقليلها وفقًا للمتطلبات ، ولها أشكال مختلفة ؛يمكن تطبيقه على المتطلبات المختلفة للعمليات المختلفة.
لوحة Condeer هي نوع واحد من المبادلات الحرارية للوحة.
يتكون المبرد اللوحي بشكل أساسي من جزأين: إطار ولوحة.يتم ضغط الصفائح المصنوعة من مواد مختلفة في تمويجات بأشكال مختلفة بواسطة أنواع مختلفة من الأدوات الكاشطة ، ويتم تشكيل ثقوب زاوية في الزوايا الأربع للألواح لمسار تدفق الوسيط ، ويتم إغلاق المحيط وثقب الزاوية بواسطة حشية مطاطية.يتكون الإطار من صفيحة ضغط ثابتة ولوحة ضغط متحركة وقضبان توجيه علوية وسفلية ومسامير تثبيت.يتم استخدام مبرد اللوحة لتركيب اللوحة بطريقة متراكبة عند ضغط ثابت.لوحة ضيقة ، لوحة ضغط متحركة في المنتصف ، ثم يتم تثبيتها بمسامير تثبيت.يتم تشكيل قناة مستطيلة رفيعة بين الصفائح المختلفة ، ويتم إجراء التبادل الحراري من خلال نصف الصفائح.بالمقارنة مع مبرد الأنبوب والغطاء التقليدي ، يكون معامل نقل الحرارة أعلى بكثير تحت نفس مقاومة التدفق واستهلاك طاقة المضخة ، وهناك ميل لاستبدال مبرد الأنبوب ضمن النطاق المطبق.
مبدأ التصميم
المكثف اللوحي عبارة عن مكثف تم تطويره لتكثيف البخار بناءً على نظام التبخر أو التقطير في ظل ظروف التفريغ.يتكون مكثف اللوح المعتمد على تقنية اللحام النصفى من عبوات صفائح خاصة وحشيات.يتم تسخين وسط التبريد في قناة ذات حشية ، ويتم تكثيف البخار في قناة اللحام.للبخار مدخل كبير ومخرج صغير للمكثفات.
التطبيقات الموصى بها
يستخدم مكثف اللوح بشكل أساسي مع المبخر اللوحي كتكثيف للبخار في نظام التبخر أو التقطير.على سبيل المثال ، تكثيف البخار في نظام التبخر ذو التأثير الثالث للشراب ، وتكثيف البخار في نظام التبخر ذو التأثير الثالث للعصير ، وتكثيف البخار في نظام التبخر متعدد التأثيرات لتركيز الإيثانول في صناعة الإيثانول ، وما شابه ذلك.يتم استخدام مكثف اللوحة في المزيد والمزيد من مناسبات التكثيف بسبب تأثير التبادل الحراري العالي ، وانخفاض تكلفة المدخلات وعملية الصيانة المريحة.
| يكتب | مكثف لوحة |
| مادة اللوحة | Ti / SS316 / SS303 أو OEM |
| المواد طوقا | NBR / EPDM |
| ماركة | GOJE |
| طلب | العمليات الصناعية |
