مكثف صناعي لوحة مبادل حراري آلات خفيفة معالجة مياه الصرف الصحي

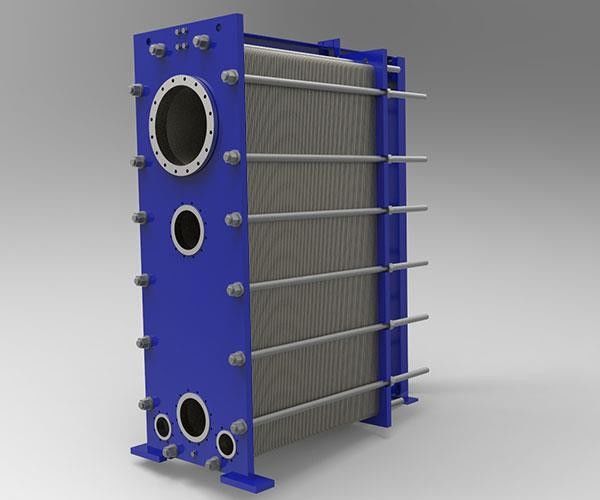

مكثف نوع اللوحة للآلات الخفيفة معالجة مياه الصرف الصحي

مبدأ التشغيل

المبادل الحراري للوحة هو نوع من المبادلات الحرارية عالية الفعالية التي تستخدم الألواح المعدنية لنقل الحرارة بين سائلين ، ويمكن استخدامها في مجالات مثل المواد الكيميائية ، والمعادن ، والبترول ، ومحطة الطاقة ، والمواد الكيميائية الزراعية ، وصناعة الورق ، والصيدلة ، ومكيفات الهواء ، البيرة والمشروبات والمشروع البيولوجي.يتم توصيل الحشية بلوحة نقل الحرارة مع قناة تدفق الأشكال وتعمل على منع تسرب السائل إلى الخارج ، ويتم تحديد عدد لوحة نقل الحرارة وفقًا لكمية السائل والخصائص الفيزيائية للسائل وانخفاض الضغط و حالة حرارية.

ما هي مزايا لوحة المكثف؟

1. كفاءة عالية وتوفير الطاقة: 3 إلى 5 مرات أعلى من الكفاءة الحرارية لمبادل الحرارة قذيفة وأنبوب.

2 ، هيكل مدمج: يتم ترتيب لوحات المبادل الحراري بشكل وثيق ، مقارنة بأنواع المبادلات الحرارية الأخرى ، يحتوي المبادل الحراري للوحة على مساحة أرضية ومساحة أقل.

3. سهل التنظيف والتفكيك: يقوم المبادل الحراري للوحة بتثبيت صفيحة التثبيت عن طريق مسامير التثبيت ، لذلك فهي مريحة للفك والتجميع.

4 ، عمر خدمة طويل: مبادل حراري للوحة مصنوع من الفولاذ المقاوم للصدأ أو لوحة سبائك التيتانيوم ، ويمكن أن يقاوم مجموعة متنوعة من الوسائط المسببة للتآكل ، ويمكن استبدال الوسادات المطاطية حسب الرغبة ، ويمكن تركيبها بسهولة وتفكيكها وإصلاحها.

5. القدرة على التكيف: لوحة المبادل الحراري هي مكون مستقل ، والتي يمكن زيادتها أو تقليلها وفقًا للمتطلبات ، ولها أشكال مختلفة ؛يمكن تطبيقه على المتطلبات المختلفة للعمليات المختلفة.

لوحة Condeer هي نوع واحد من المبادلات الحرارية للوحة.

يتكون المبرد اللوحي بشكل أساسي من جزأين: إطار ولوحة.يتم ضغط الصفائح المصنوعة من مواد مختلفة في تمويجات بأشكال مختلفة بواسطة أنواع مختلفة من الأدوات الكاشطة ، ويتم تشكيل ثقوب زاوية في الزوايا الأربع للألواح لمسار تدفق الوسيط ، ويتم إغلاق المحيط وثقب الزاوية بواسطة حشية مطاطية.يتكون الإطار من صفيحة ضغط ثابتة ولوحة ضغط متحركة وقضبان توجيه علوية وسفلية ومسامير تثبيت.يتم استخدام مبرد اللوحة لتركيب اللوحة بطريقة متراكبة عند ضغط ثابت.لوحة ضيقة ، لوحة ضغط متحركة في المنتصف ، ثم يتم تثبيتها بمسامير تثبيت.يتم تشكيل قناة مستطيلة رفيعة بين الصفائح المختلفة ، ويتم إجراء التبادل الحراري من خلال نصف الصفائح.بالمقارنة مع مبرد الأنبوب والغطاء التقليدي ، يكون معامل نقل الحرارة أعلى بكثير تحت نفس مقاومة التدفق واستهلاك طاقة المضخة ، وهناك ميل لاستبدال مبرد الأنبوب ضمن النطاق المطبق.

مبدأ التصميم

المكثف اللوحي عبارة عن مكثف تم تطويره لتكثيف البخار بناءً على نظام التبخر أو التقطير في ظل ظروف التفريغ.يتكون مكثف اللوح المعتمد على تقنية اللحام النصفى من عبوات صفائح خاصة وحشيات.يتم تسخين وسط التبريد في قناة ذات حشية ، ويتم تكثيف البخار في قناة اللحام.للبخار مدخل كبير ومخرج صغير للمكثفات.

التطبيقات الموصى بها

يستخدم مكثف اللوح بشكل أساسي مع المبخر اللوحي كتكثيف للبخار في نظام التبخر أو التقطير.على سبيل المثال ، تكثيف البخار في نظام التبخر ذو التأثير الثالث للشراب ، وتكثيف البخار في نظام التبخر ذو التأثير الثالث للعصير ، وتكثيف البخار في نظام التبخر متعدد التأثيرات لتركيز الإيثانول في صناعة الإيثانول ، وما شابه ذلك.يتم استخدام مكثف اللوحة في المزيد والمزيد من مناسبات التكثيف بسبب تأثير التبادل الحراري العالي ، وانخفاض تكلفة المدخلات وعملية الصيانة المريحة.
