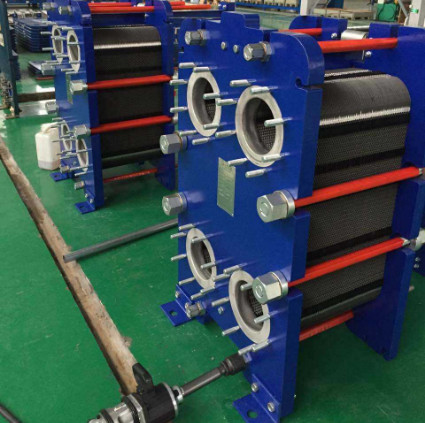

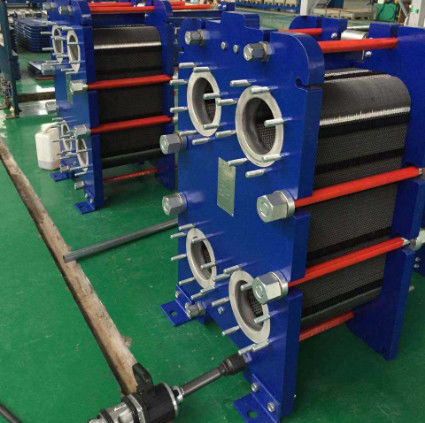

مكثف من نوع اللوحة الصناعية ، مبادل حراري عالي الكفاءة للوحة

مكثف من نوع اللوحة الصناعية ، مبادل حراري عالي الكفاءة للوحة

يتكون المبادل الحراري للوحة من لوحة نقل الحرارة ، وحشية الختم ، ولوحة الضغط ، وقضبان التوجيه العلوية والسفلية ، والأعمدة ، ومسامير التثبيت.الزوايا الأربع للوحة نقل الحرارة مزودة بفتحات في الزاوية ومجهزة بحشيات مانعة للتسرب.عندما يتم تثبيت الجهاز ، يتم غلق حشيات الختم وتوصيلها وفقًا للعملية ، ويتم توصيل فتحات الزاوية ببعضها البعض لتشكيل ممر متوسط ​​المتاهة.يتدفق وسيط التبادل الحراري في الاتجاه المعاكس في الممر المجاور ، ويتم إجراء التبادل الحراري عن طريق الإشعاع الحراري المعزز والحمل الحراري والتوصيل الحراري.

هيكل مبادل حراري لوحة طوقا:

يتكون المبادل الحراري للوحة من لوحة نقل الحرارة ، وحشية الختم ، ولوحة الضغط ، وقضيب التوجيه لأعلى ولأسفل ، والعمود ، ومسامير الإمساك وأجزاء رئيسية أخرى.

اختيار تصميم لوحة مبادل حراري:

(1) المعلمات الفيزيائية للوسائط الباردة والساخنة ، مثل الأس الهيدروجيني ، ومحتوى الكلوريد ، واللزوجة ، والكثافة ، والتوصيل الحراري ، والحرارة النوعية ، إلخ.
(2) درجات حرارة مدخل ومخرج الوسائط الباردة والساخنة.
(3) تدفق متوسط ​​بارد أو ساخن أو تدفق أحدهما.
(4) متطلبات فقدان الضغط المتوسط ​​البارد والساخن.
(5) الخصائص الجوهرية للمبادلات الحرارية للوحة ، مثل مادة الألواح ، مادة حشية الختم ، إلخ

مزايا

1 ، جودة عالية وأسعار تنافسية ، وسرعة التسليم.

2 ،مدة الحياة سنة واحدة ضمان.

3 ، كشركة مصنعة ، يمكننا توفير أفضل قطع غيار لبعض العلامات التجارية لمساعدتك على توفير التكلفة.

4 ، خدمة مخصصة ، وفقا للمتطلبات المحددة للمنتجات الجديدة ،اتصل بنا

ما هي مزايا مبادل حراري لوحة؟

• معامل نقل الحرارة المرتفع ، sتحكم في درجة الحرارة
• فقدان الضغط المنخفض ، حمرونة عالية في التشغيل
• هيكل مدمج ، هالتجميع والتفكيك
• حياة مديدة، ألواح معدنية لتحملها درجات حرارة عالية ومقاومة التآكل
•

• مقدمة لمواد الصفيحة والتطبيق:

  مواد	طلب
  SUS304 / SUS316L	تنقية المياه ومياه الأنهار وزيت الطعام والزيوت المعدنية
  التيتانيوم / بال لاديوم	مياه البحر والمياه المالحة والمواد المملحة
  سبائك هادتلوي / C-276	حامض الكبريتيك المركز ، حمض الهيدروكلوريك ، حامض الفوسفوريك
  ني / نيكل	ارتفاع درجة الحرارة ونسبة تركيز عالية من الصودا الكاوية



  المواد وظروف التشغيل للحشية:

  مادة	طلب	درجة حرارة العمل
  NBR	المياه ومياه البحر والزيوت المعدنية والمياه المالحة	-15-130℃
  HNBR	زيت معدني عالي الحرارة ، ماء بدرجة حرارة عالية	15-140℃
  EPDM / HEPDM	ماء ، ماء ساخن ، بخار ، حمض ، قلوي ، كاوي	-25 - 150℃
  مطاط الفلورين فيتون	حمض قوي ، قلوي قوي ، زيت معدني ، شحوم وزيوت وقود ، إلخ	5 - 200℃
  النيوبرين	حمض ، قلوي ، زيت معدني ، هيدروكربون أليفاتي منخفض الوزن الجزيئي	35-130℃
  السيليكون والمطاط	ارتفاع درجة الحرارة وبعض البيئات المسببة للتآكل	65-200℃

•

• مقدمة من الشركة المصنعة للمبادل الحراري لوحة:



  تتخصص Aiprel في المبادلات الحرارية وملحقات المبادلات الحرارية والتصنيع والمبيعات والخدمة.
  نحن شركة تصنيع PHE أصلية ويتم إنتاج جميع المكونات في مصنعنا ومنتجات نهائية كاملة.
  لقد حصلنا على شهادة نظام الجودة ISO9001: 2000 ، ISO14001: 2004 شهادة جودة النظام البيئي.رأسمالنا المسجل 50.00 مليون وعائدات سنوية تزيد عن 200 مليون يوان صيني.

  مع جميع مصانع التصنيع التي تزيد مساحتها عن 100000 متر مربع ، تنتج أكثر من 20000 مبادل حراري وملحقات مبادل حراري صغير ، مما يجعلنا أحد أكبر مصنعي معدات التبادل الحراري وملحقاته في العالم.

  يمكننا أيضًا إنتاج قطع غيار خاصة بمنتجات ذات علامات تجارية مختلفة.الحشيات والألواح البديلة مناسبة لـ ALFA ، GEA ، APV ، Viacrb ، Sondex ، SWEP ، Funke ، Hisaka ، Sigma ، Accessen ، إلخ.في عام 2012 ، أنشأت Aiprel مركز خدمة المبادل الحراري الخاص بها للقيام بصيانة المبادلات الحرارية للألواح ، والتنظيف الكيميائي ، والاختبار ، والتجديد وغيرها من الخدمات.إلى جانب ذلك ، تنشر Aiprel شبكة خدمات عالمية لتصبح خبيرًا عالميًا في خدمة المبادلات الحرارية وتستجيب للعملاء في أي وقت وفي أي مكان.
